AUTO-Generate DRAWING : Proses Mudah & Cepat menuju manufactur !!!
Seringkali kita membuat rancangan dalam SOLIDWORKS menggunakan command manager yang dipilih kemudian masuk ke assembly untuk merakitnya jikalau itu diperlukan, dan terakhir menuju drawing supaya diperoleh dokumentasinya terkadang membutuhkan waktu yang cukup lama,, pernahkan anda memikirkan berapa waktu yang diperlukan untuk membuat rancangan tersebut menjadi bagian dari dokumentasi atau data design yang mudah untuk dilihat oleh banyak orang dalam keadaan target, deadline atau semacamnya dan adakah solusi yang dapat membantu untuk mengatasi waktu yang terbuang secara Cuma – Cuma ?
Dengan pertumbuhan teknologi yang semakin maju dan efektif dalam memproses, SOLIDWORKS hadir untuk memberikan Solusi pada ruang tersebut !!
Good Day teman – teman EDU SOLIDWORKS Dimana pun kalian berada, Pada momen ini kita akan mencoba melihat keunggulan dari SOLIDWORKS untuk customer di seluruh dunia dengan versi yang terbarunya yaitu 2025 anda dapat memaksimalkan proses jadi tidak perlu khawatir waktu yang terbuang.
Mari Simak selengkapnya disini ….

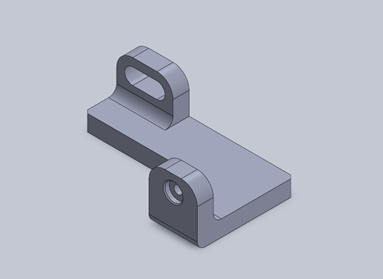

1. Pertama siapkan design yang sudah anda kerjakan dengan konfigurasi ketat pada pemilihan command manager untuk mendapatkan hasil Langkah yang efisien

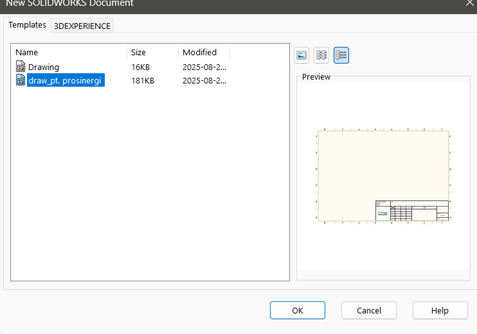

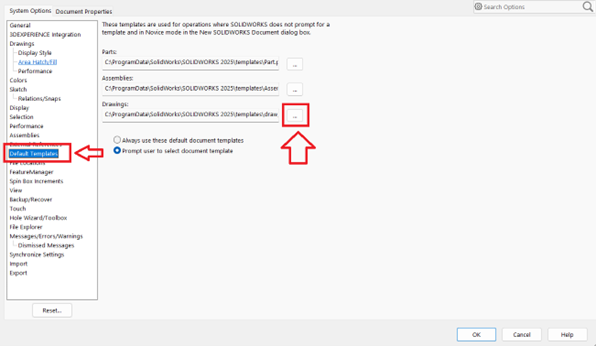

2. Selanjutnya karena kita ingin mempersingkat waktu untuk menjadi drawing maka template drawing yang sudah ada dimasukkan kedalam folder template dan pilih menjadi bagian default seperti pada gambar dibawah ini

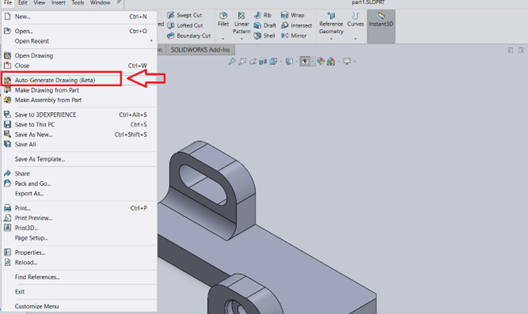

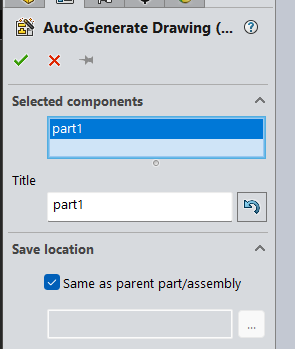

3. Kalau sudah klick bagian file > auto-generate drawing. Dan pada dialog box di isi dengan part yang hendak ingin dibuatkan drawingnya.
4. Menunggu di task panel auto-generate drawing dengan hitungan detik (tergantung dari design yang sudah dibuat), kalau sudah klick open maka akan menuju bagian drawing
5. Tadaa jadilah gambar drawing yang bisa kita print atau sebagai dokumentasi teknisnya
Terdengar singkat bin Ajaib tetapi itu Adalah langkah SOLIDWORKS untuk memberikan kepada customer, dan ini bukan yang terakhir kali masih ada feature – feature yang menakjubkan untuk dipelajari untuk memudahkan kita,,

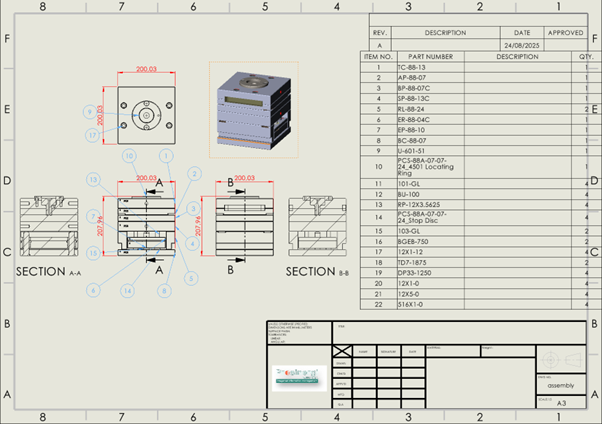

Dan tidak hanya bagian part saja tetapi gambar dibawah ini adalah hasil dari Assembly menggunakan fitur auto-generate dan sedikit penyesuaian terhadap sheet drawing kita.
Gimana rekan – rekan Tertarik untuk mencobanya ???sampai jumpa di momen waktu yang akan datang untuk melihat feature – feature canggih pada SOLIDWORKS !!!
