Hallo rekan - rekan EDU semuanya, pada kesempatan kali ini kita akan coba melihat lebih dekaat

kolaborasi SOLIDWORKS antar software lainnya, apakah SOLIDWORKS itu kuat karena hasil dari teknologi yang ada didalamnya ? tentu karena hasil dari teknologi itu memberikan solusi untuk CAD, CAM dan CAE.. tetapi perlu diingat tidak hanya itu, potensi yang diberikan oleh solidworks melainkan hasil kolaborasi antar software. kali ini kita akan melihat software 2D Design favorit di Dassault Systemes yaitu Draftsight.

Anda mungkin mempelajari suatu hal yang baru dan bermanfaat, mari kita simak..

dari SOLIDWORKS dapat menggunakan atribute yang dihasilkan pada Draftsight dengan cara yang mudah diingat atau dipahami.

mari kita bahas,,

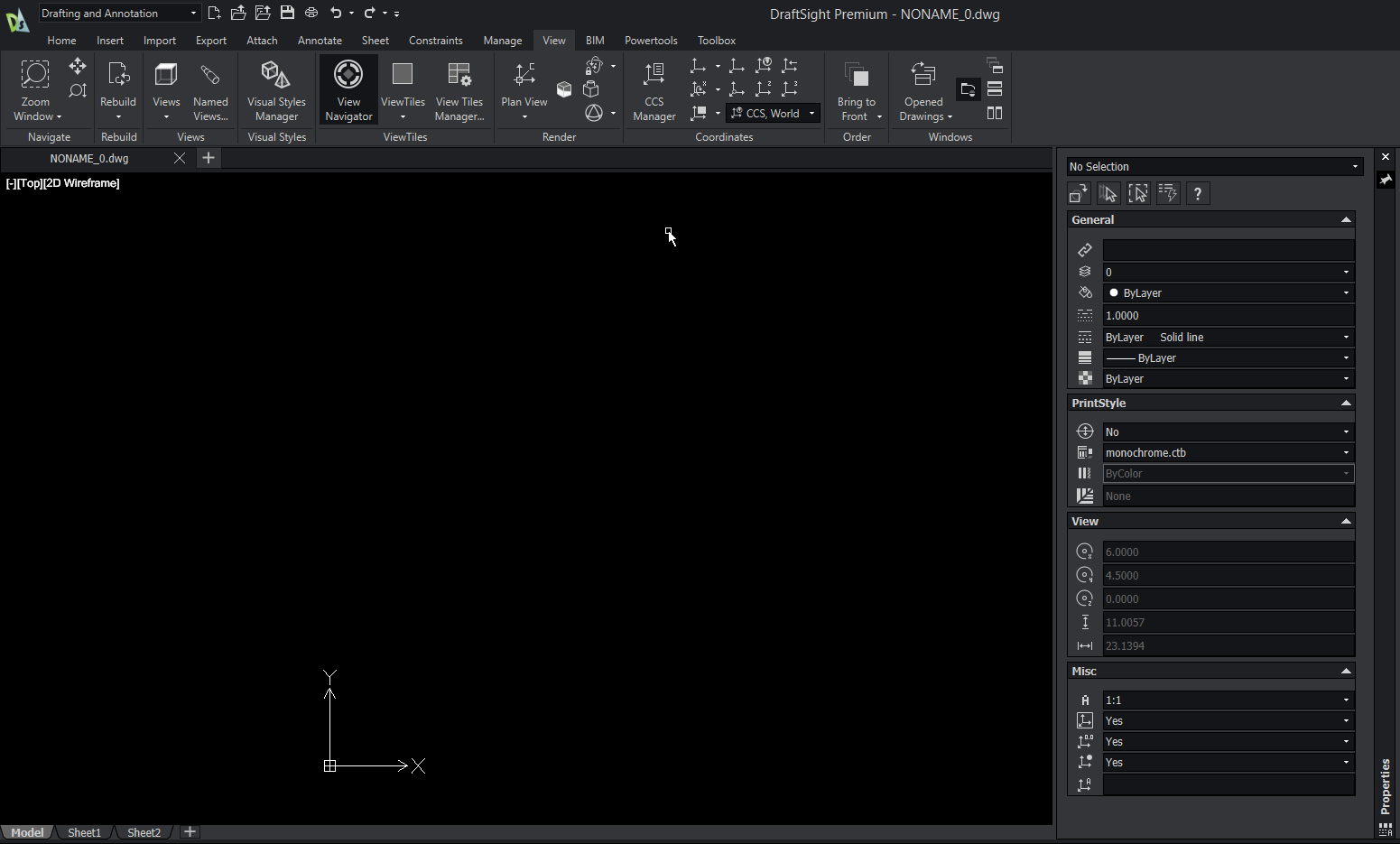

1. Siapkan terlebih dahulu software Draftsight, dalam hal ini dicoba pada versi yang terbaru

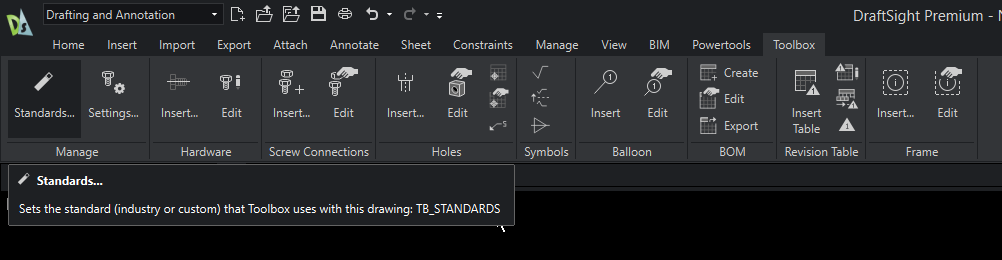

2. Selanjutnya masuk kedalam command manager untuk pembuatan etiket secara automatis (yang disediakan secara default oleh Draftsight)

sesuaikan format yang ingin digunakan selebihnya bisa dilihat pada gambar dibawah ini

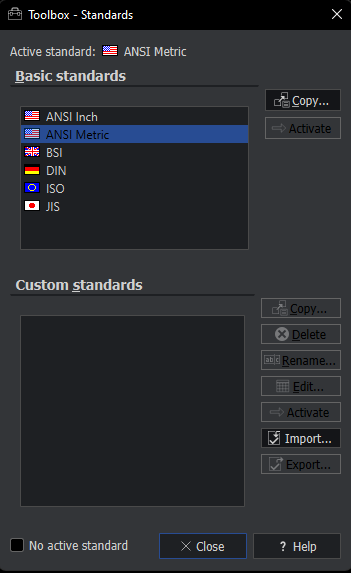

Sebagai contoh kita pakai standar ANSI

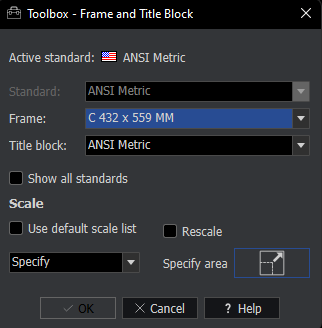

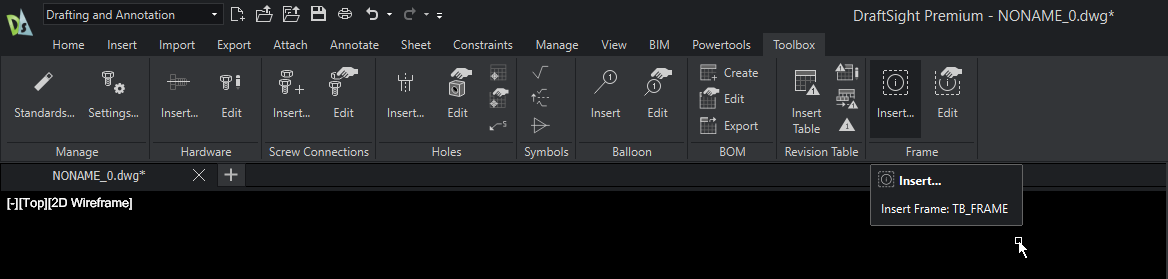

3. Kemudian bisa klik insert pada perintah Frame and Title Block untuk menampilkan pilihan pembentukan ukuran pada kertas

dan jangan lupa untuk klick specify area untuk menyesuaikan pada workspace kita.

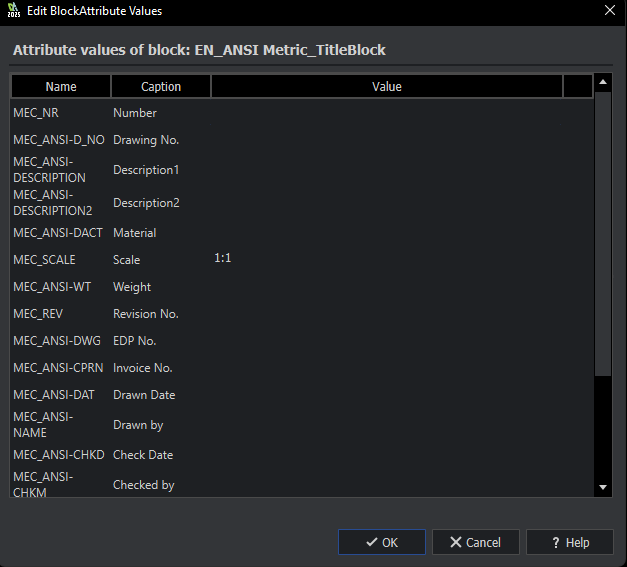

tampilan selanjutnya yaitu input-text untuk menambahkan isi dari title-block seperti yang dijelaskan pada caption, kalau sudah klik > OK

4. Selanjutnya hasil dari tersebut kita pindahkan kedalam SOLIDWORKS dengan cara mudah tinggal di copy and paste kedalam workspace solidworks drawing.

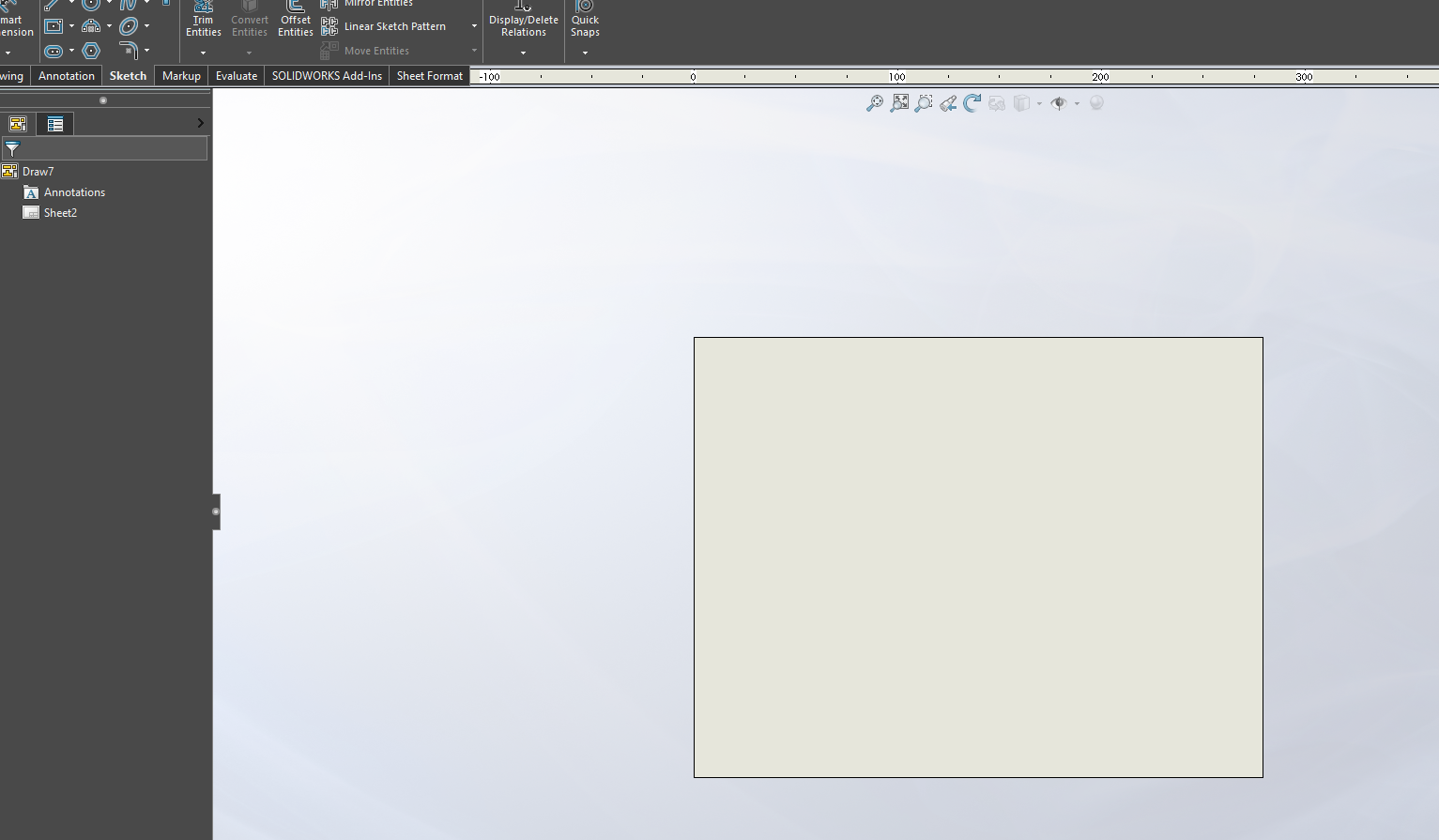

pertama kita siapkan lembar kosong seperti pada gambar dibawah ini

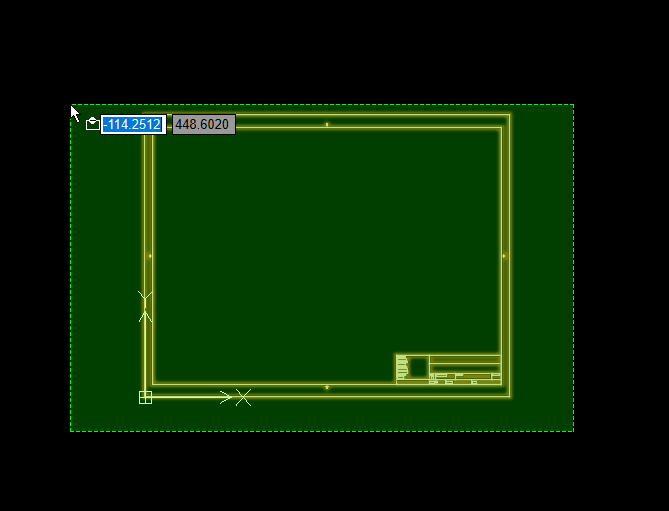

kemudian kita block-all entitas pada title block di draftsight

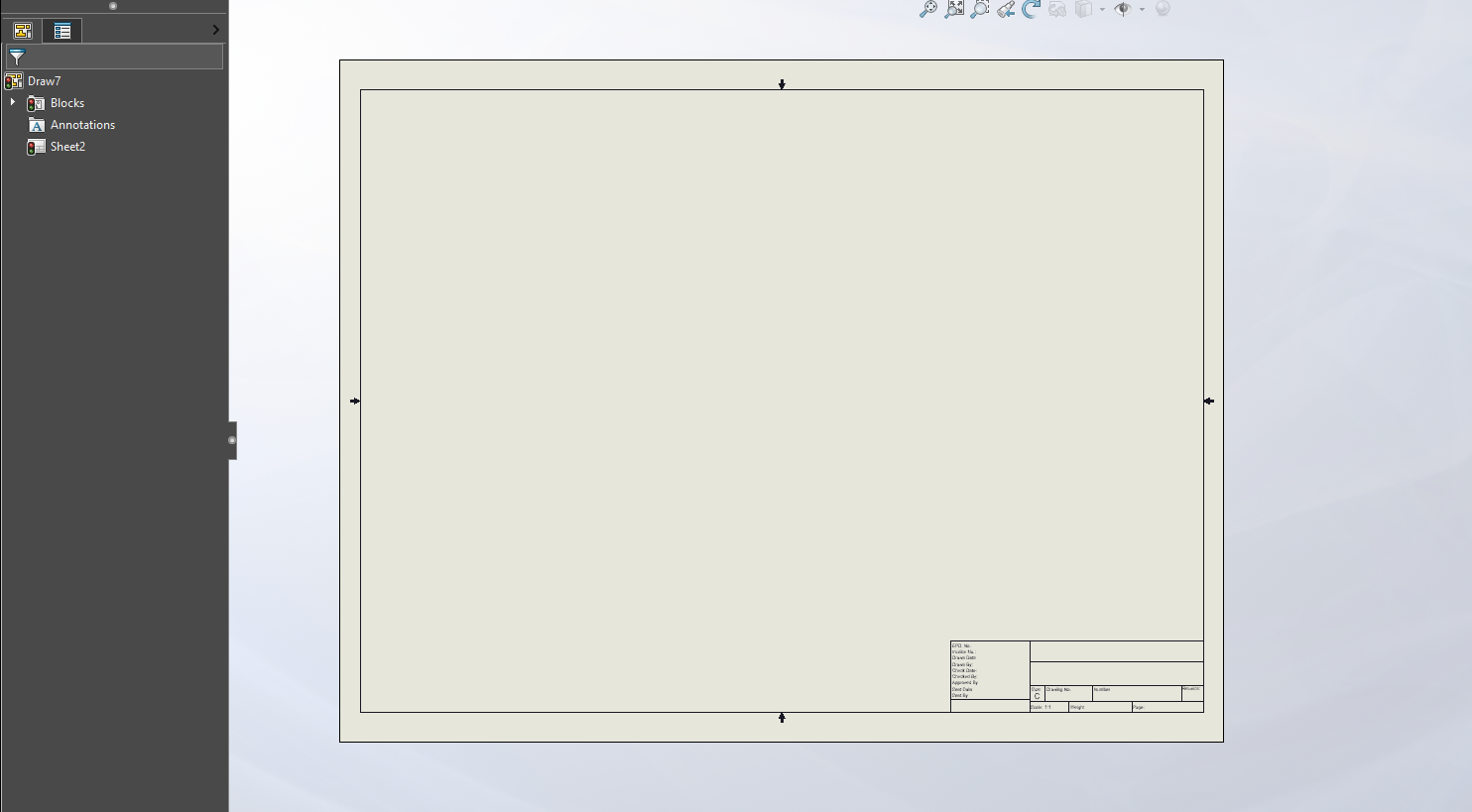

dan terakhir kita copy-paste kedalam workspace solidworks drawing, seperti pada gambar dibawah ini

dari hal tersebut, kita dapat melihat di dalam feature tree manager, jadi kalau ada perihal editing, maka bisa untuk di klik kanan bagian block lalu edit.. dan tidak lupa untuk menginggatkan jika rekan - rekan yang sudah memiliki format etiket dalam bentuk DWG maka tidak perlu khawatir. tinggal copy-paste lalu tambahkan kelengkapan lainnya untuk mengisi informasi yang ada..

So.. bagaimana rekan - rekan tertarik untuk mencobanya ??

sampai jumpa di kesempatan berikutnya ....!
