Cara Membuat Custom Weldment Profile
Halo rekan-rekan EDU semuanya. Pada kesempatan kali ini kita akan membahas bagaimana cara membuat custom weldment profile di Solidworks.

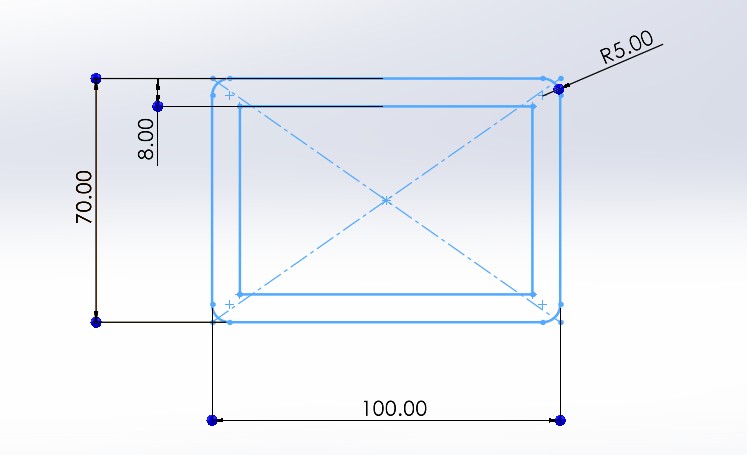

Langsung saja hal yang pertama kali kita lakukan adalah membuat sketch yang menjadi bagian profile dan dimasukan dalam libarary weldment profile. Anda dapat mebuat sesuai dengan kebutuhan Anda, atau Anda dapat melihat contoh pada gambar berikut.

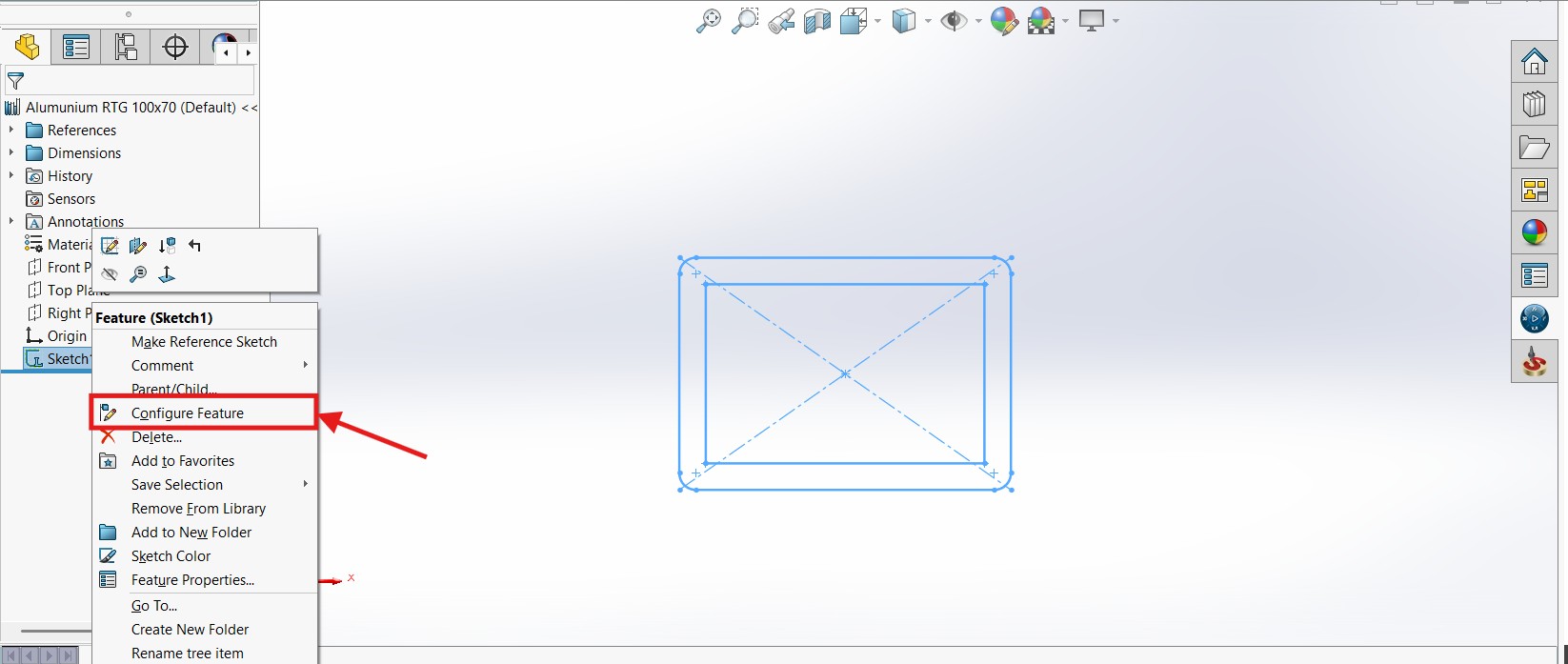

Setelah membuat sketch profile langkah selanjutnya adalah membuat konfigurasi dimensi. Caranya dengan melakukan klik kanan pada design tree sketch > pilih Configuration Feature.

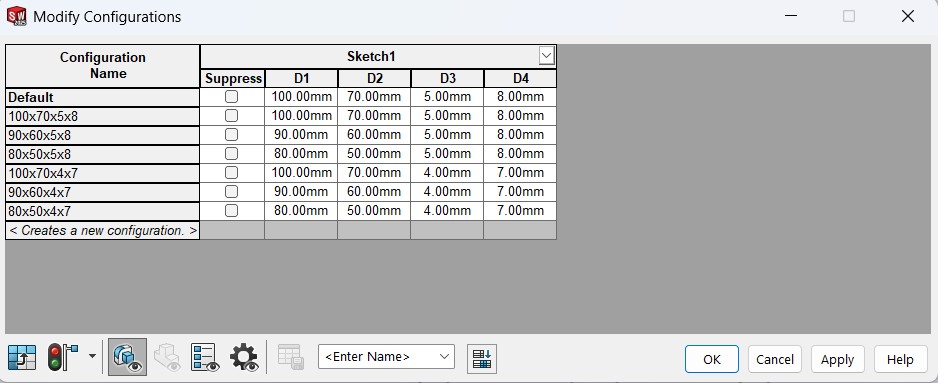

Setelah itu Anda bisa melakukan kombinasi konfigurasi dimensi sesuai dengan kebutuhan Anda. Atau anda dapat membuat contoh seperti gambar dibawah ini.
Jika dirasa sudah cukup membuat konfigurasi, langkah selanjutnya melakukan Save As pada sketch yang telah kita buat.

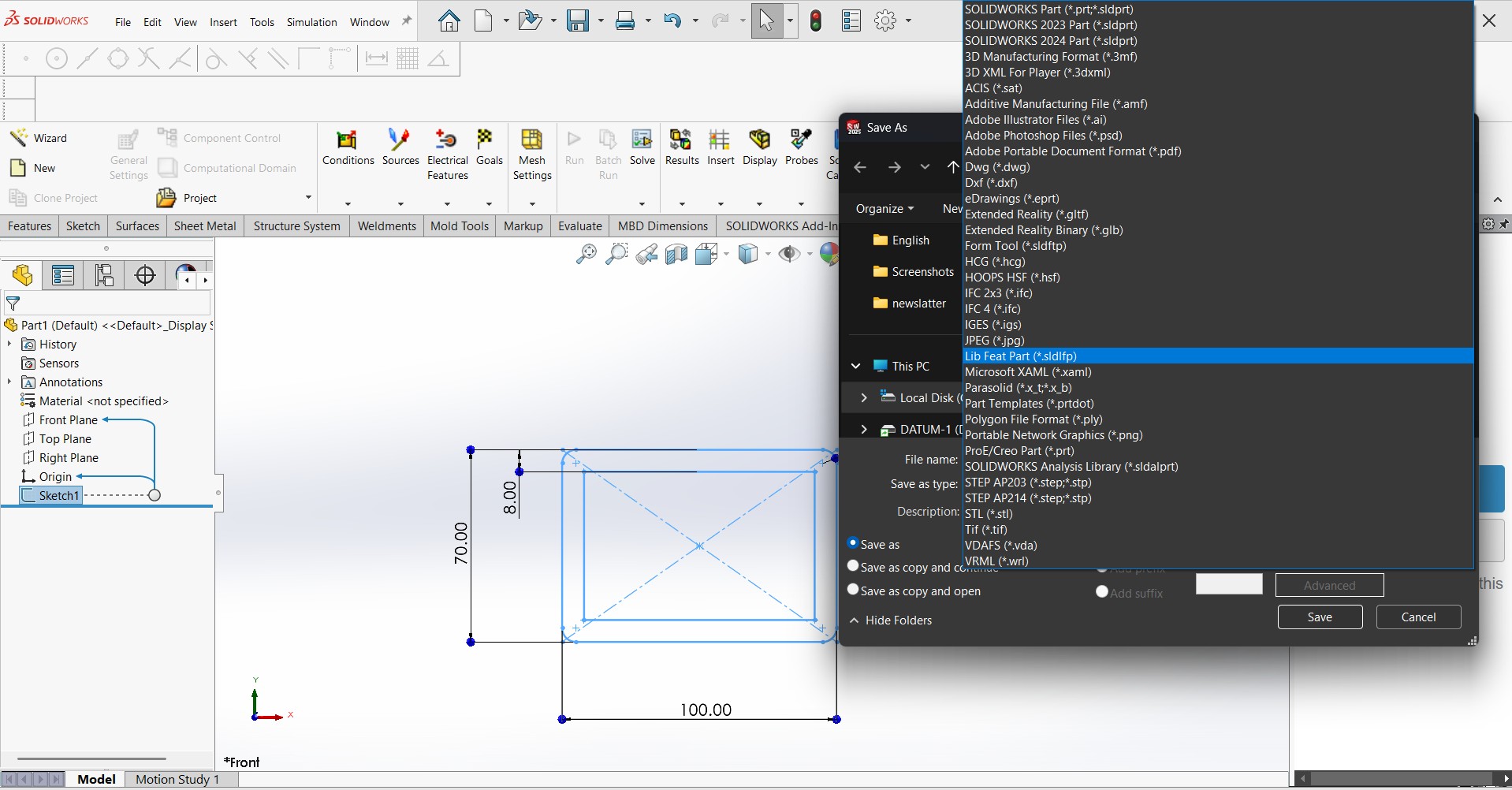

Pada saat Save As pilih format Lib Feat Part (.sldflp) untuk dapat terbaca pada libarary weldment profile.

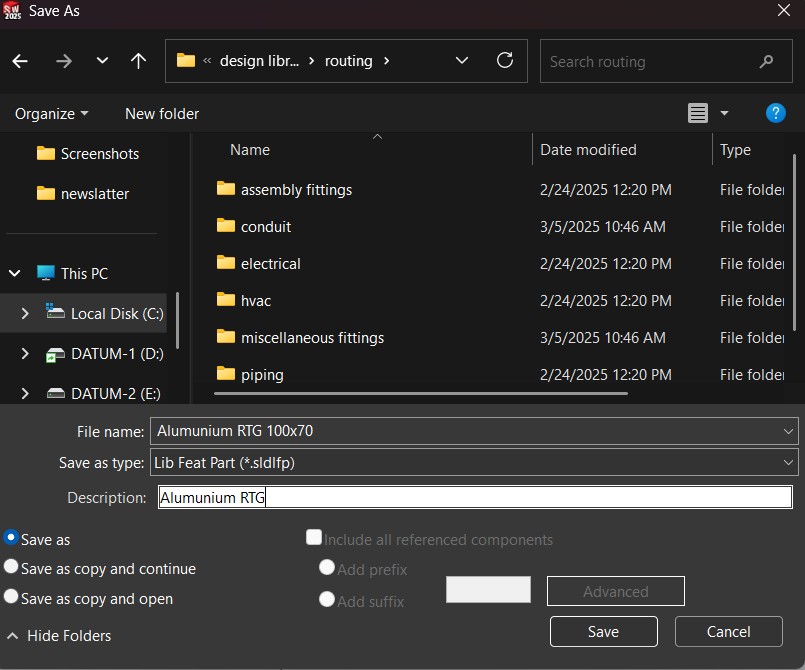

Kemudian pastikan memberikan nama file dan juga description pada sketch profile tersebut.

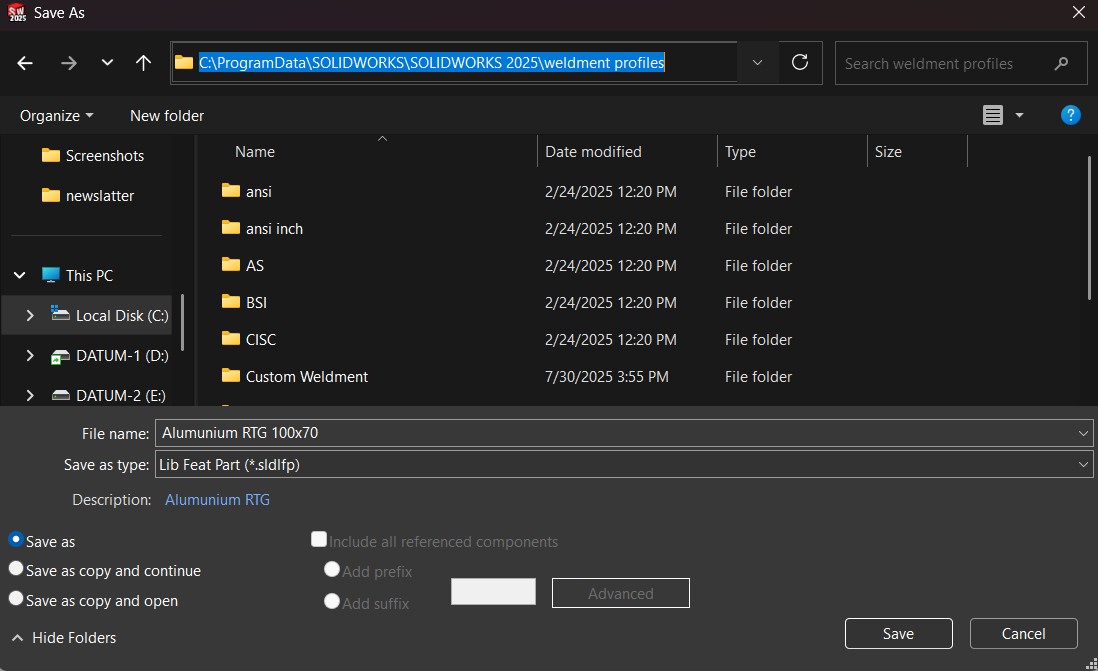

Sebelumnya pastikan membuat folder baru pada CProgramDataSOLIDWORKSSOLIDWORKS2025weldment profiles , dengan nama custom weldment atau bisa disesuaikan dengan kebutuhan rekan-rekan EDU. Kemudian save pada folder tersebut tersebut.

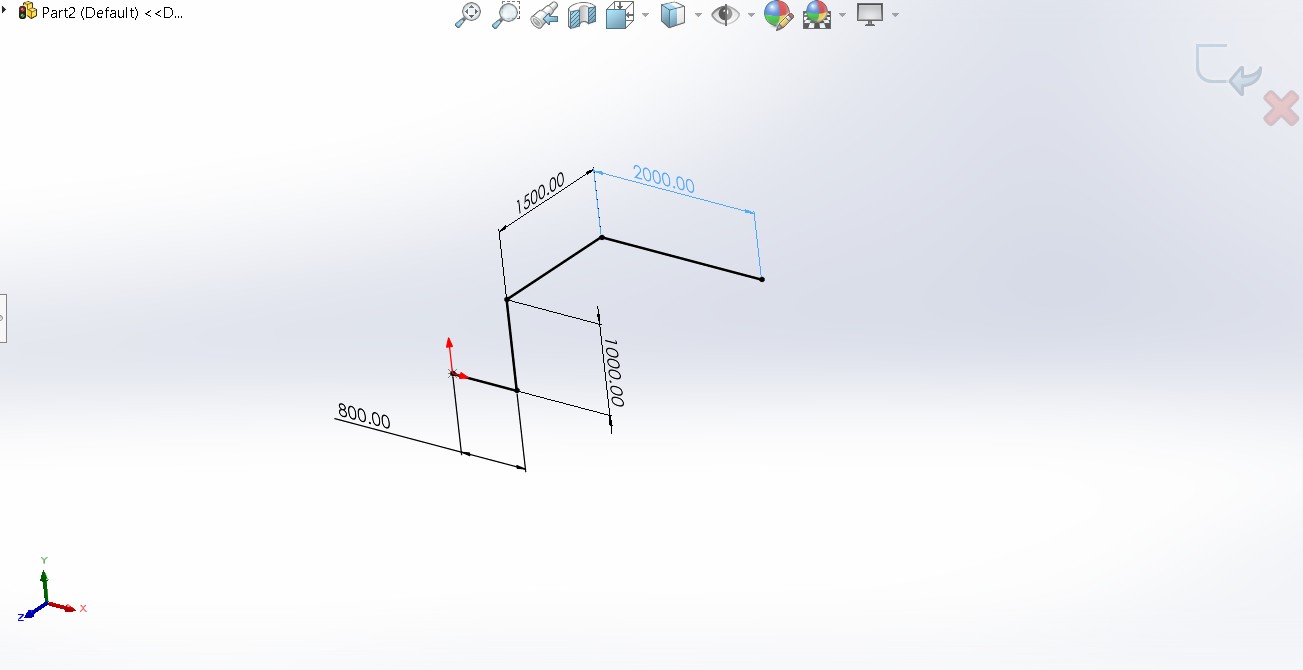

Selanjutnya bukalah part baru pada Solidworks. Lalu buatlah referensi profile/kerangka, Anda bisa mambuat dengan sketch 3D ataupun bisa mengunakan sketch 2D. Sebagai contoh bisa melihat gambar dibawah ini.

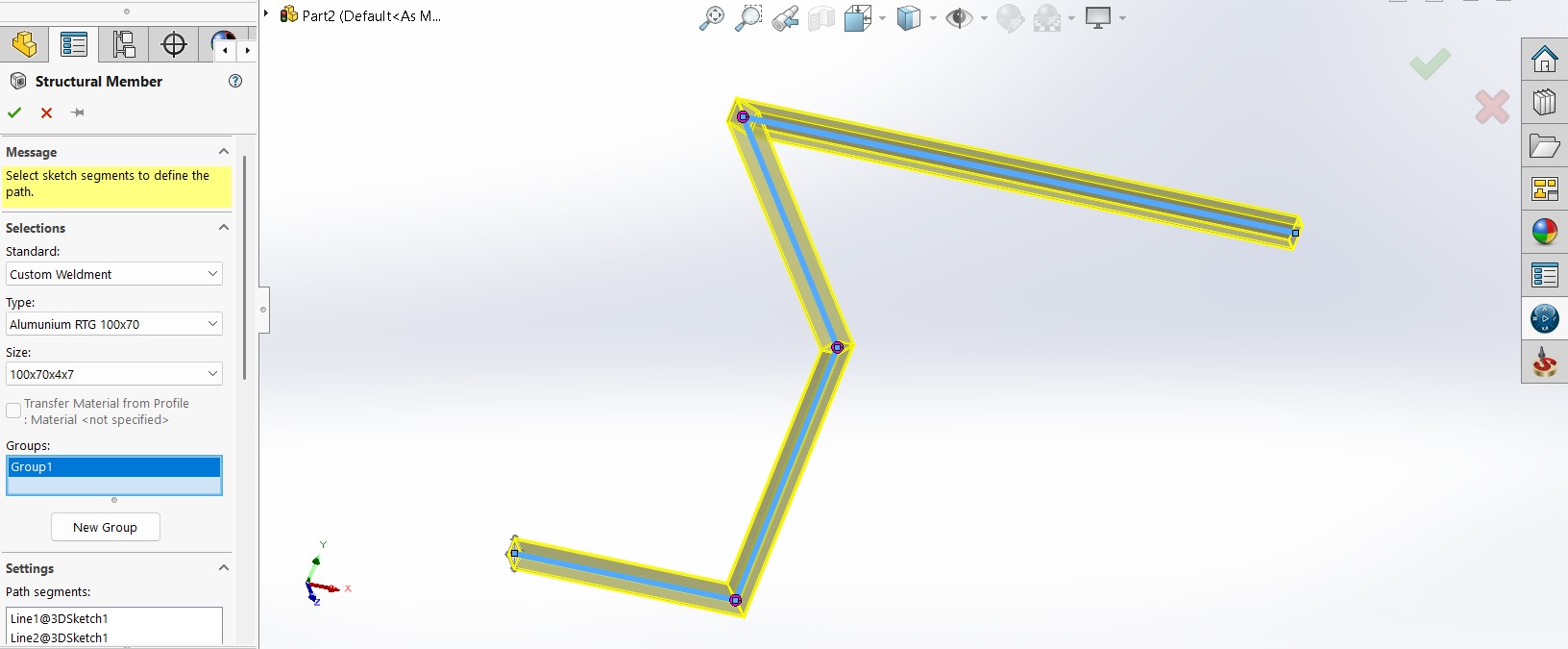

Setelah sudah membuat kerangka selanjutnya ke feature Weldment dan lalu pilih structural member.

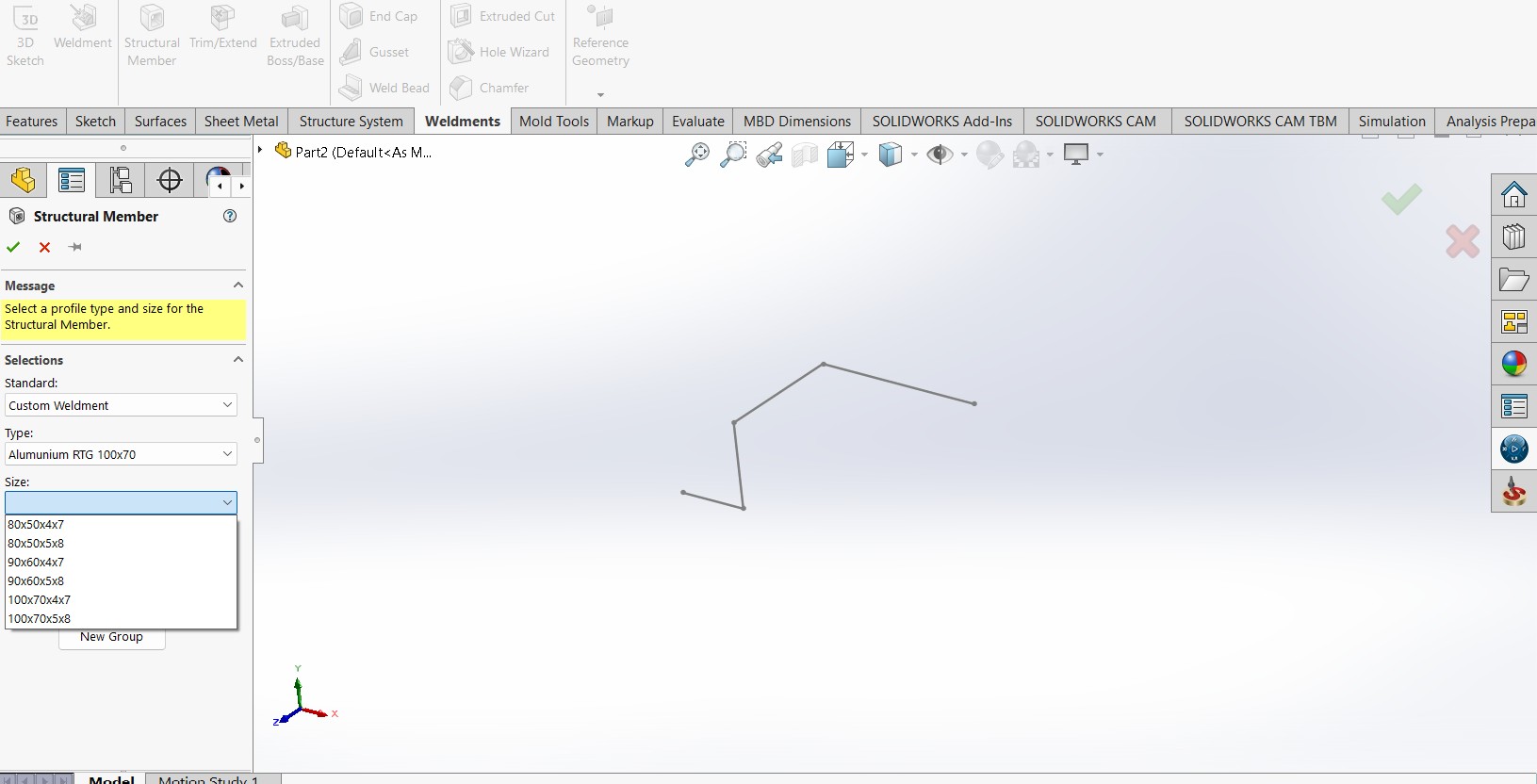

Untuk bagian standard bisa kita pilih nama folder yang awal kita buat sebelumnya, untuk bagian type itu disesuaikan dengan nama file profile yang telah kita berikan juga sebelumnya, yang terakhir untuk size bisa kita sesuaikan dengan kebutuhan kita dengan konfigurasi yang telah kita buat sebelumnya.
Langkah terakhir adalah pemilihan group untuk referensi profile dengan memilih entitas pada sketch yang telah kita buat sebelumnya. Jika sudah klik ceklis atau tekan enter.

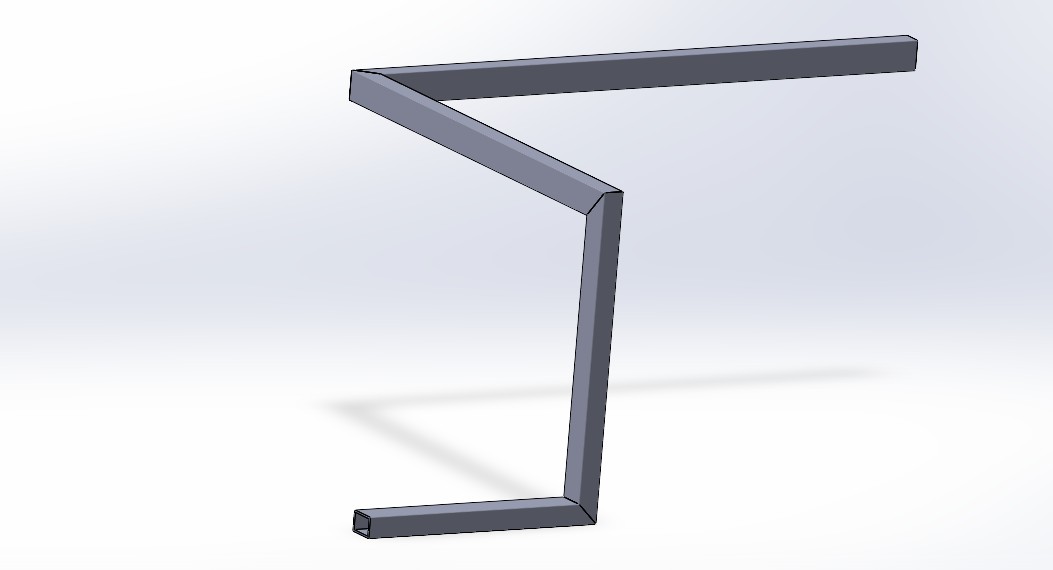

Demikian cara membuat custom weldment profile, rekan-rekan Edu dapat membuat kembali sesuai kebutuhan rekan-rekan Edu. Terimakasih atas perhatiannya, terus ikuti tips and trick pada newslatter di PT Prosinergi Multitama.
