Tutorial Bagaimana cara menghapus tanda Toolbox dari file komponen SOLIDWORKS
Hallo semuanya di dalam Semua komponen Toolbox SOLIDWORKS memiliki set Tanda Internal yang memungkinkan SOLIDWORKS mengidentifikasi file tersebut sebagai file toolbox Standar.

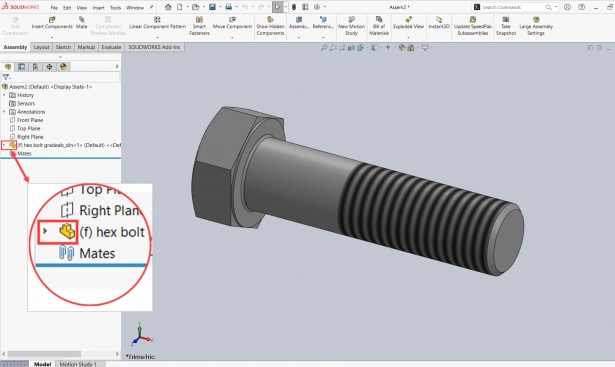

Tanda tersebut berupa ikon khusus di samping nama file komponen Toolbox di FeatureManager, yang disorot dalam gambar di bawah.
Kalian bisa menyalin file toolbox standar yang ada dan menyesuaikannya sesuai kebutuhan.
Setelah disesuaikan, Kalian dapat meletakkan file ini di folder Toolbox Standar atau di luar folder ke lokasi yang diinginkan sesuai kebutuhan. File dengan status tanpa tanda sesuai dengan geometri Toolbox yang Link ke Toolbox. jadi hanya Komponen parametrik dump belaka, bukan komponen Wizard Toolbox.
Untuk menghapus atau mengatur tanda untuk file komponen, bisa lakukan sebagai berikut:

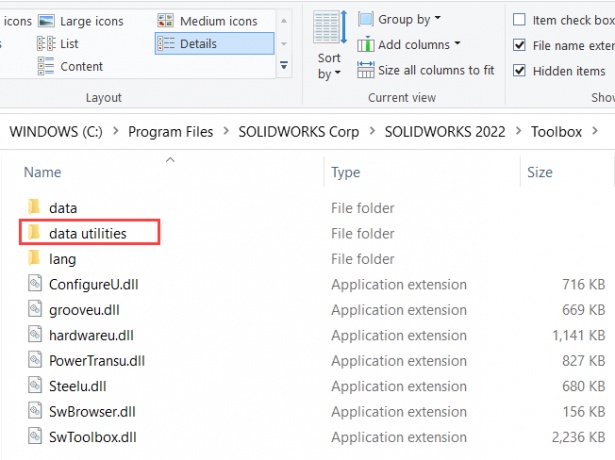

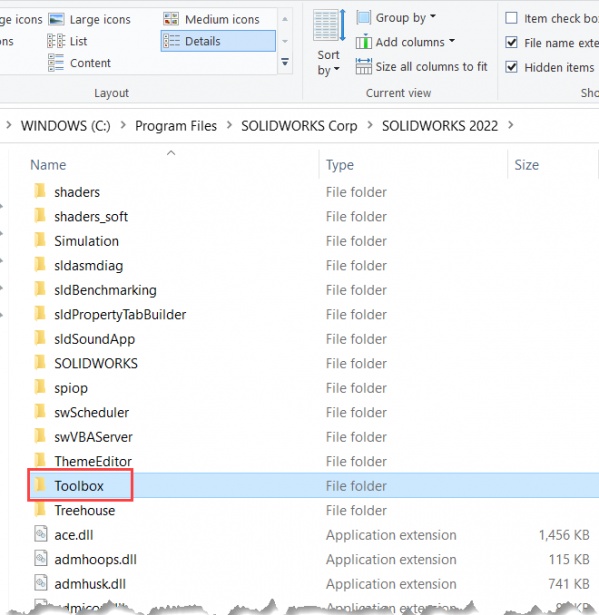

1. Carilah folder instalasi SOLIDWORKS untuk Toolbox didapat pada folder khusus ‘(Lokasi Penginstalan SOLIDWORKS) / toolbox / data utilities’.

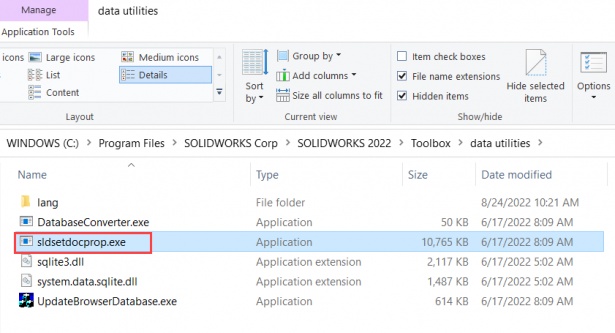

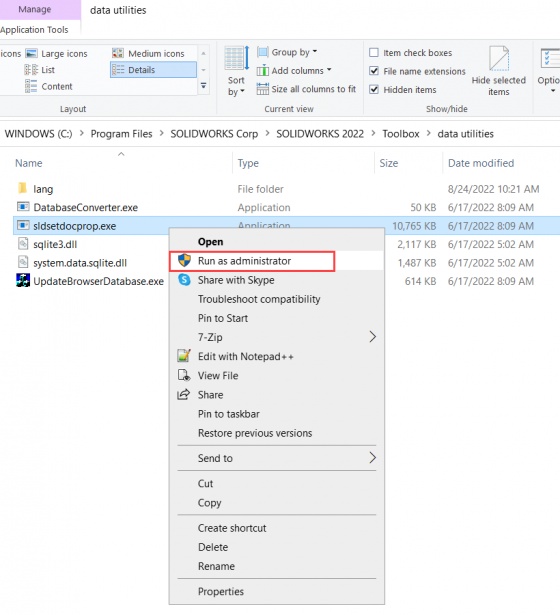

2. Klik kanan ‘sldsetdocprop.exe’ dan pilih ‘Run as Administrator’

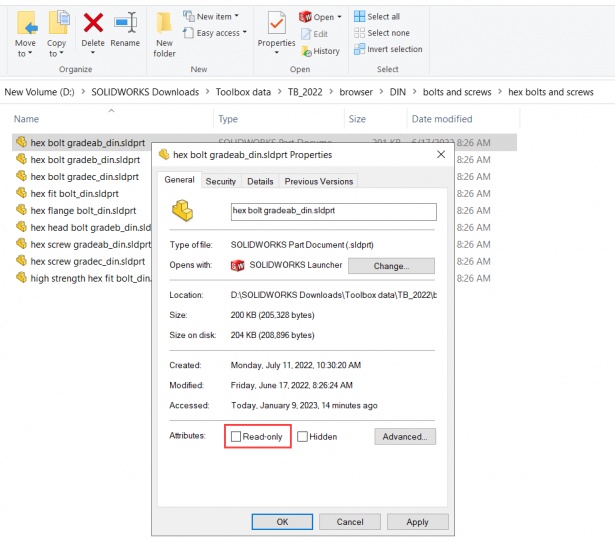

3. Pastikan file yang Anda perbarui memiliki tanda Read-only yang dinonaktifkan

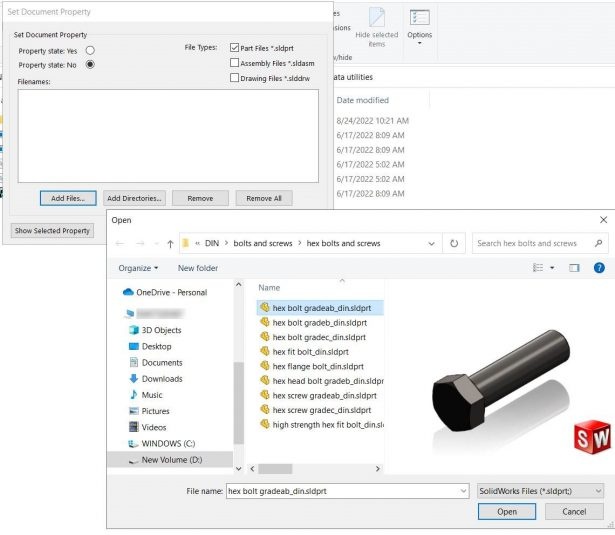

4. click Add Files.. atau folder ke daftar ‘Add Directories" untuk langkah otomatisnya

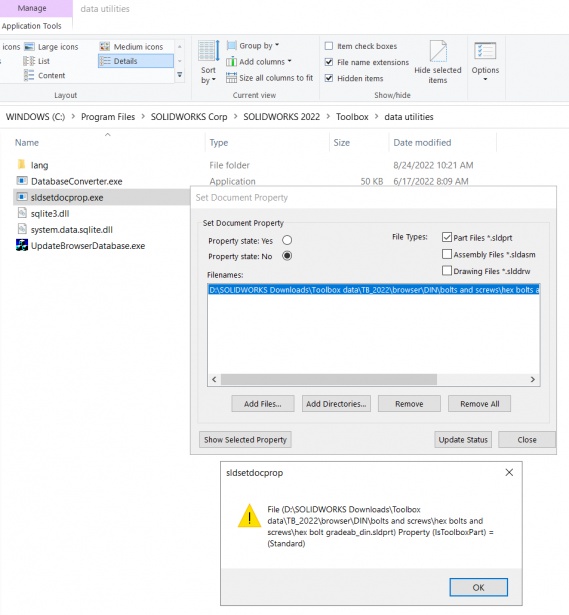

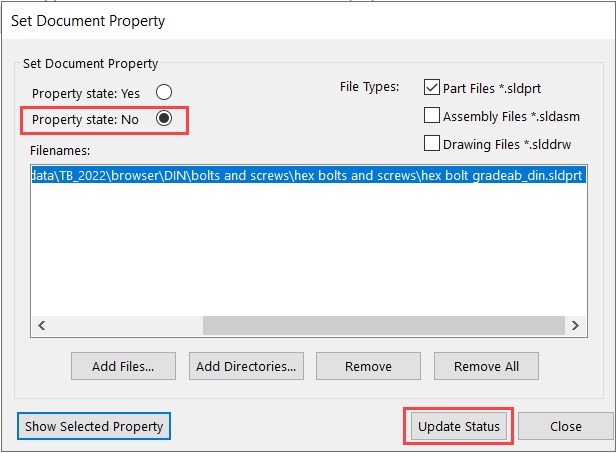

5. Di bawah ‘Set Document Property’, tentukan status kotak peralatan file:
- Pilih ‘Property state: Yes’ untuk mengaktifkan tanda kotak peralatan.
- Pilih ‘Property state: No’ untuk menghapus tanda kotak peralatan.

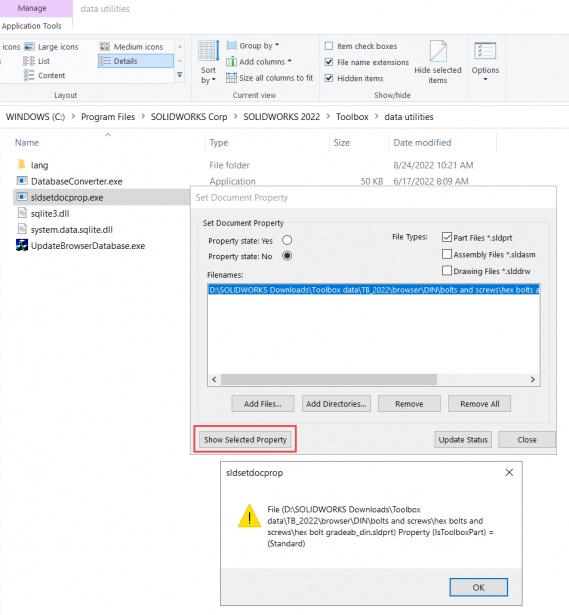

- Untuk memeriksa apakah file yang tercantum memiliki tanda ikon khusus yang diaktifkan atau tidak, pilih file dalam daftar dan klik tombol ‘Show Selected Property’
6. Klik tombol ‘Update Status’ untuk menerapkan pembaruan.

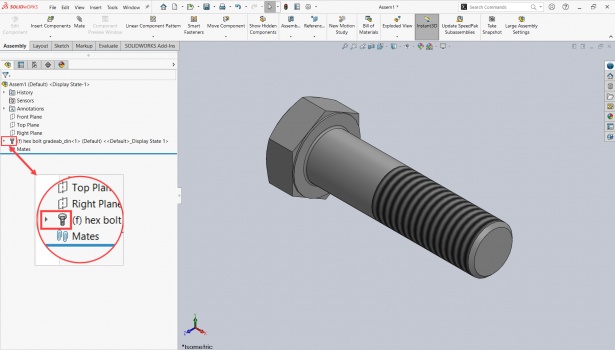

Ketika tanda ikon khusus dihapus, ikon di FeatureManager tampak seperti file bagian biasa. Lihat gambar di bawah ini.
Sekian terimakasih selamat mencoba rekan SOLIDWORKS EDU.......
