Tip Cepat : Berapa banyak cairan yang dapat ditampung dalam sebuah wadah
Good Day rekan - rekan EDU Solidworks
pada kesempatan kali ini kita akan mencoba melihat lebih dekat fitur dari SOLIDWORKS
Setelah membuat design wadah untuk berbagai macam cairan (seperti air, oli dll),
apakah kamu menyadari / bertanya-tanya berapa cairan yang dapat ditampung oleh wadah tersebut ?

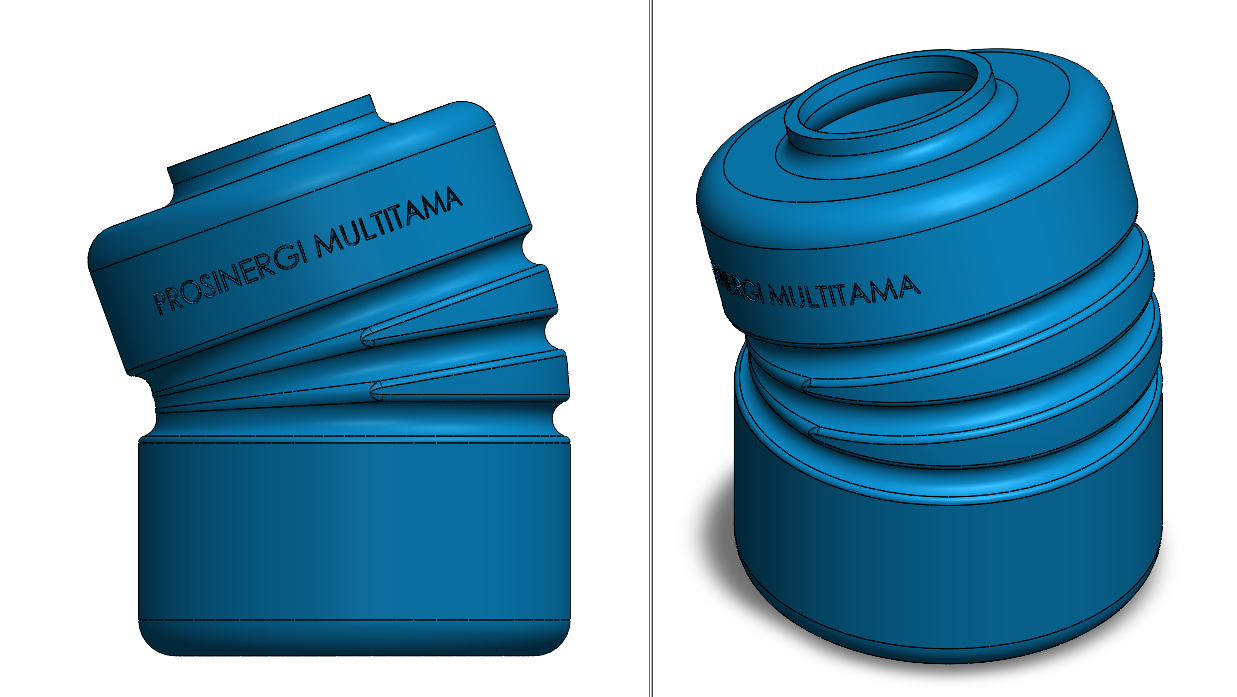

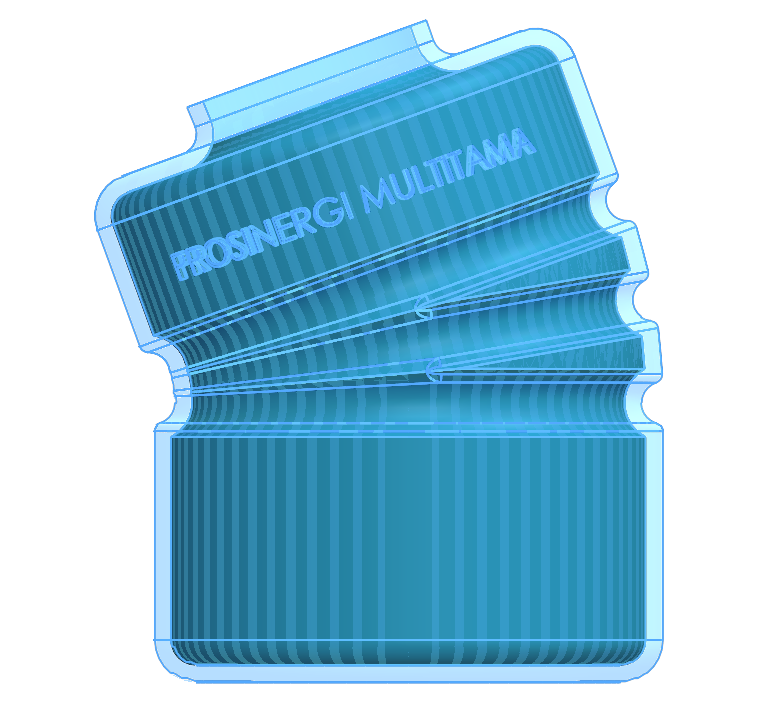

coba kita pahami bagaimana cara mengetahui dengan sebuah contoh. disini kita melihat design botol yang aneh dimana itu diisi oleh air, tetapi saya tidak tahu tentang volume dari botol tersebut yang dapat ditampung.
1. Ubah unit system dari model standard

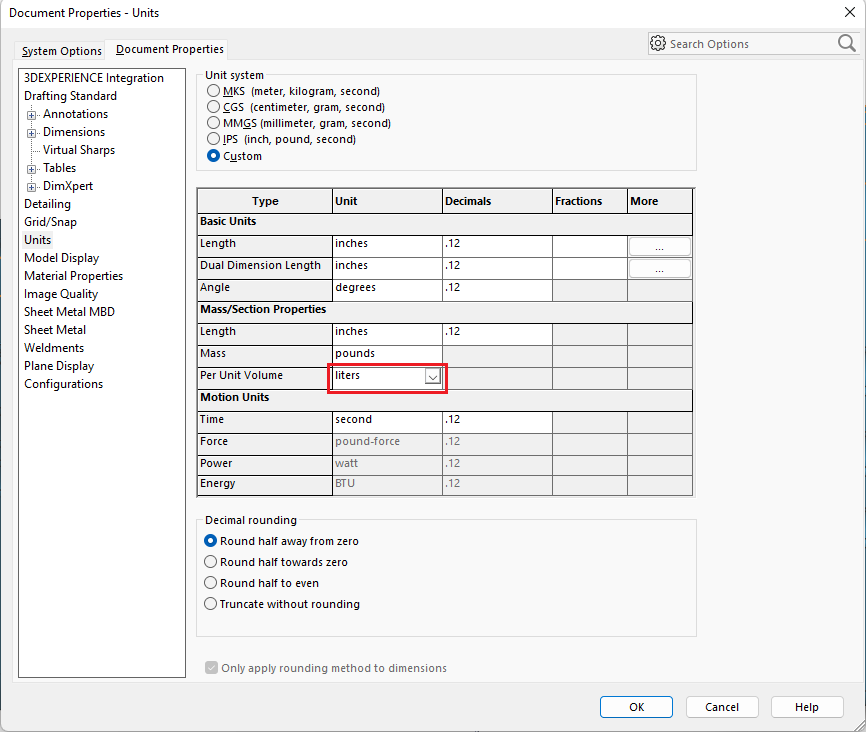

pergi ke Tools > Options > Document Properties > Units > Custom dan ubah unit per volume jadi "Liters"

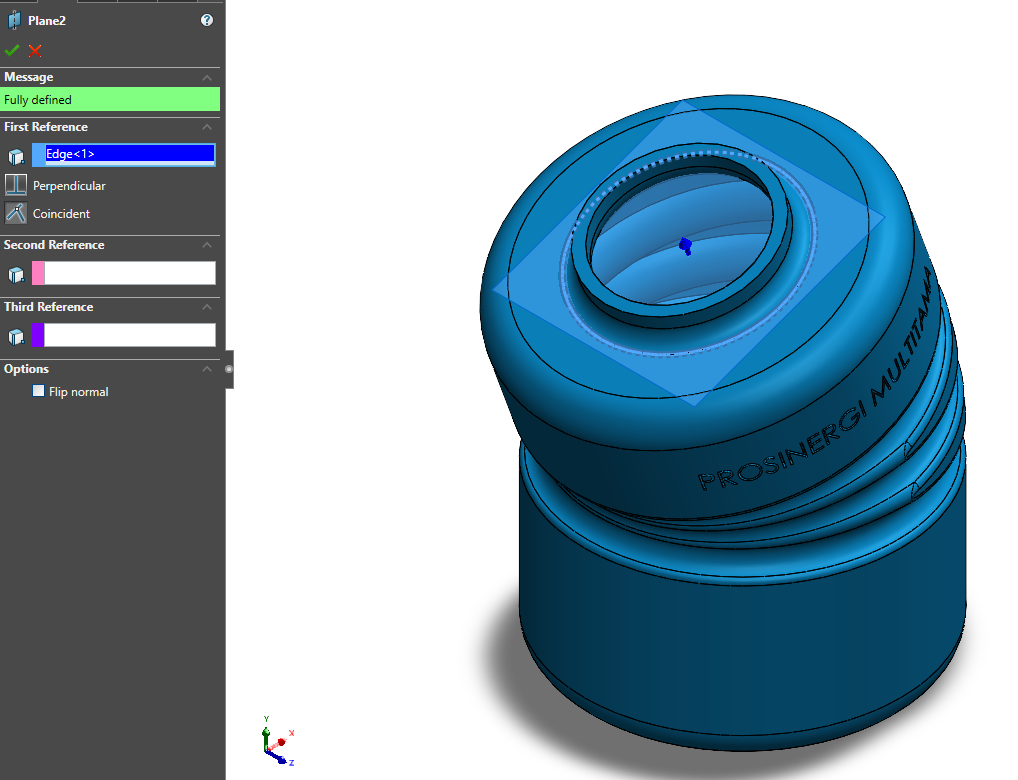

2. Buat referensi bidang geometry (plane) yang kita tandai sebagai kapasitas daya tampung disebuah wadah

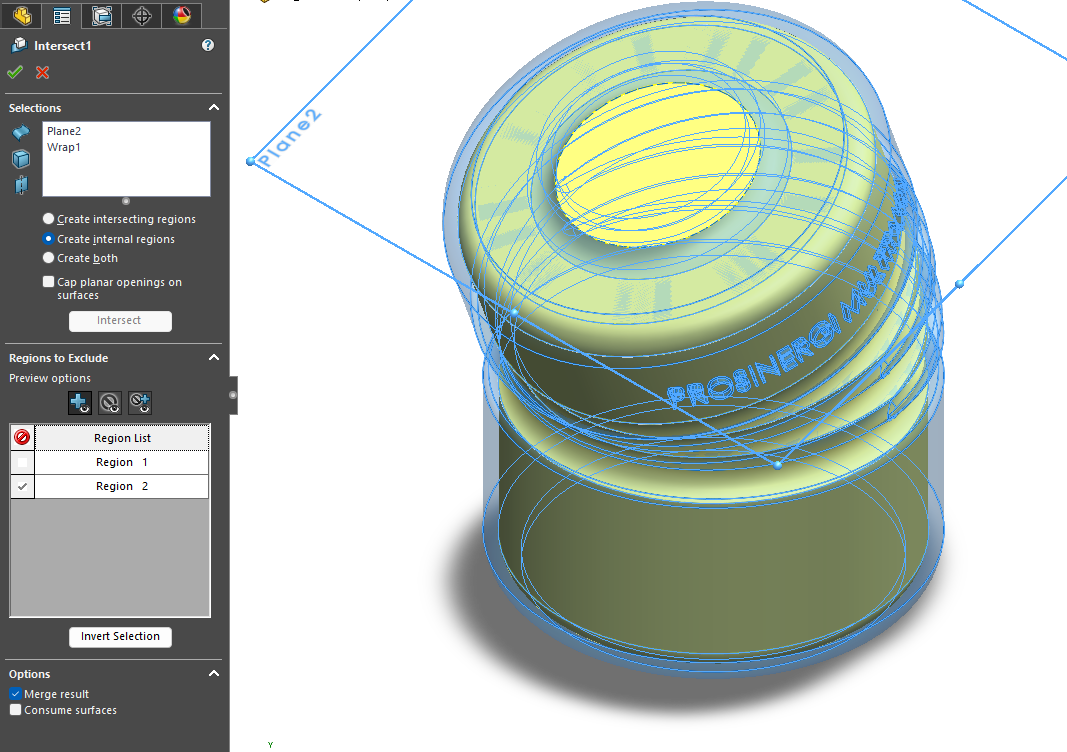

3. Selanjutnya pergi ke insert > features > intersect > create internal regions > intersect > pilih daerah yang sesuai > oke

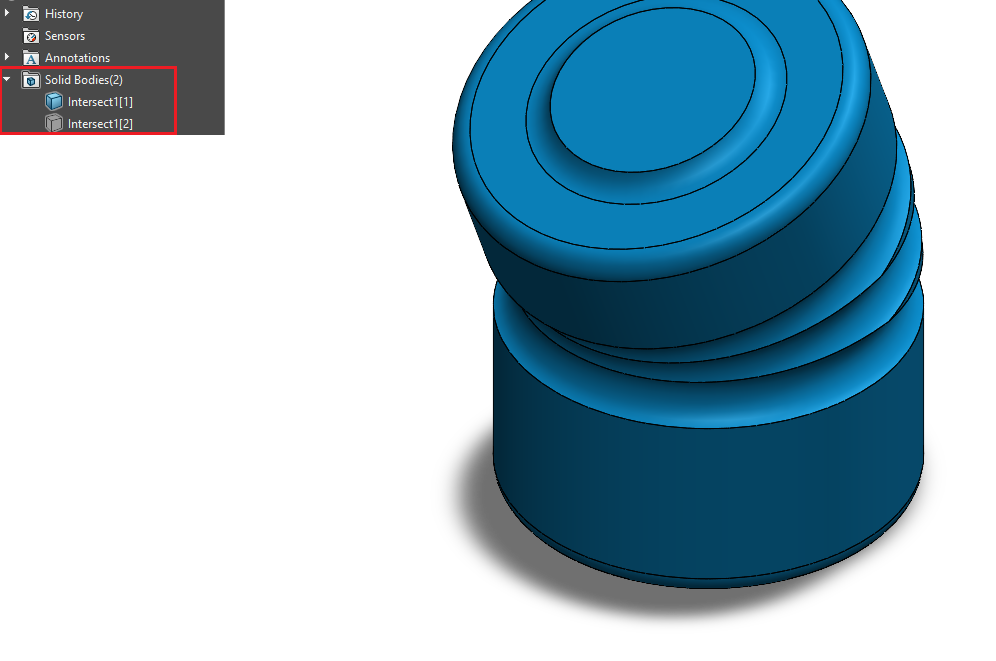

4. Sembunyikan design original yang sudah dibuat seperti pada gambar dibawah ini

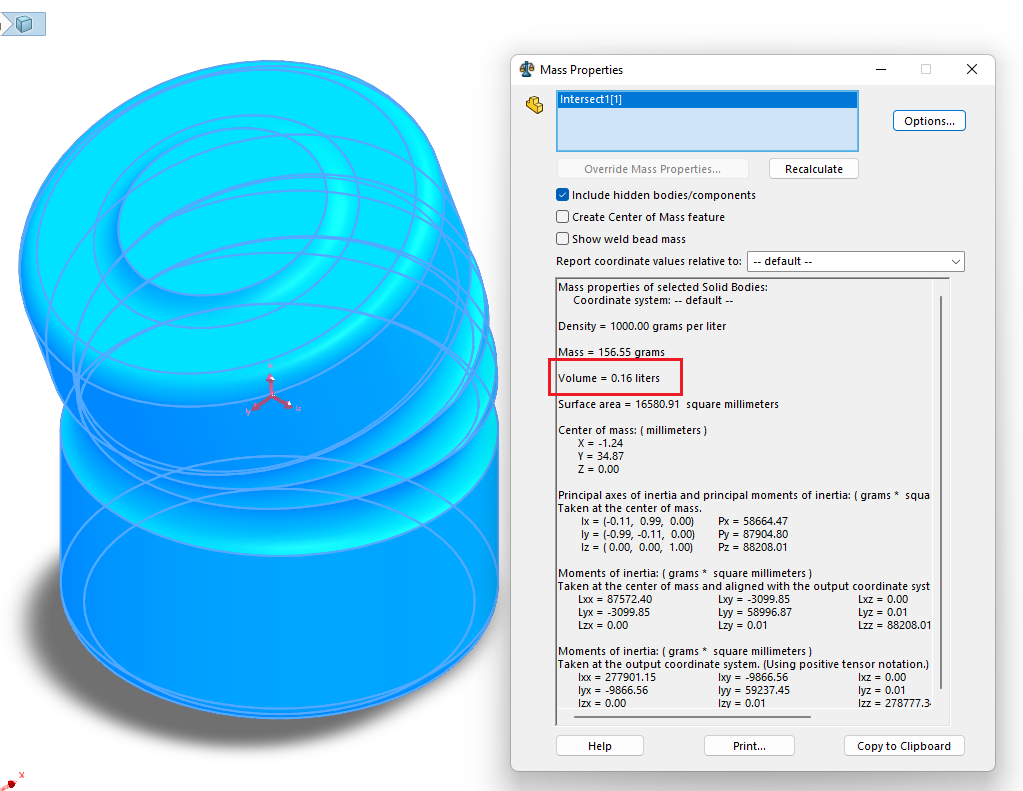

5. pergi ke evaluate pada command manager lalu click "Mass Properties" dan kita sudah mendapatkan volume dalam liters dari design yang kita buat....
Jadi bagaimana rekan - rekan EDU Solidworks, tertarik untuk mencobanya ???
