SOLIDWORKS FLOW SIMULATION

Nov. 5, 2020

SOLIDWORKS Flow Simulation merupakan software add-in Analisa Computational Fluid Dynamics (CFD) pada SOLIDWORKS. Dengan menggunakan SOLIDWORKS Flow Simulation, user dapat mensimulasikan bentuk aliran yang terjadi pada suatu model, baik itu aliran yang terjadi di dalam model (internal flow) misalnya aliran fluida didalam pipa ataupun aliran yang terjadi diluar model (external flow) misalnya aliran fluida pada pesawat terbang.

Berikut contoh bagaimana menggunakan Solidworks Simulation.

  1. Buka add-ins Solidworks Flow Simulation

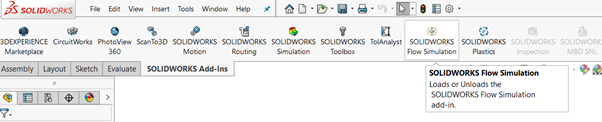

    Klik tab command manager lalu pilih Solidworks add-ins, klik Solidworks flow simulation
  2. Buka file yang akan disimulasikan

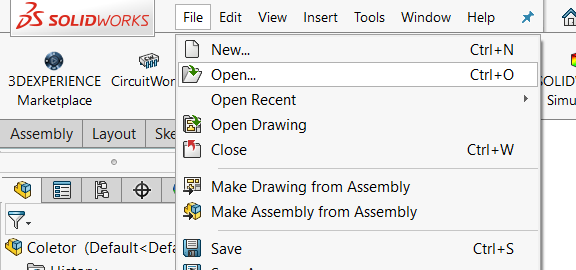

    Klik file lalu open, pilih file
  3. Untuk melakukan flow simulation jenis internal flow, diperlukan menambahkan virtual face atau lids pada bagian model yang berlubang.

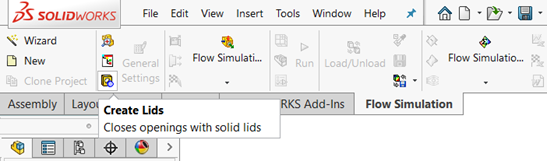

    Klik tab flow simulation, lalu pilih create lids

    Pilih semua lubangnya,

  4. Buat project baru

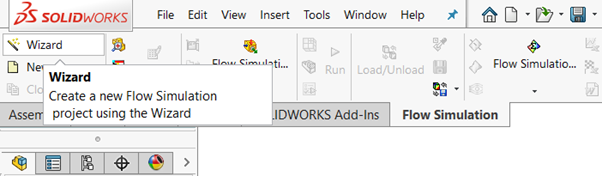

    Klik tab flow simulation, lalu pilih wizard

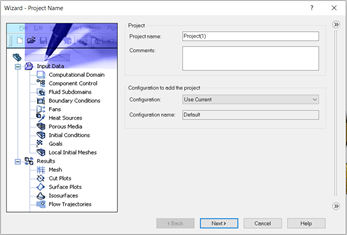

    Tentukan nama project

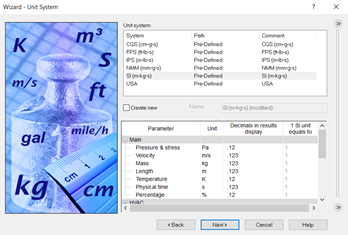

    Tentukan units yang akan digunakan

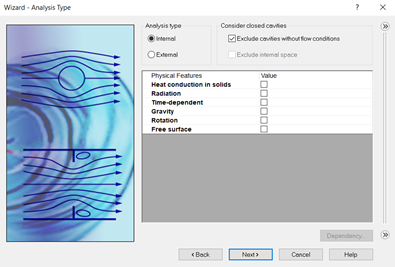

    Pilih tipe analisisnya

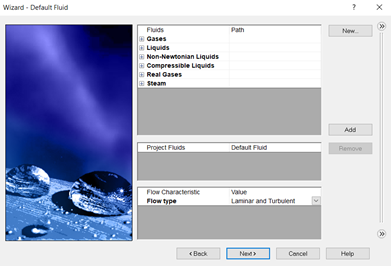

    Pilih jenis fluida yang akan digunakan

    Lalu pilih OK


  5. Tentukan Computation Domain

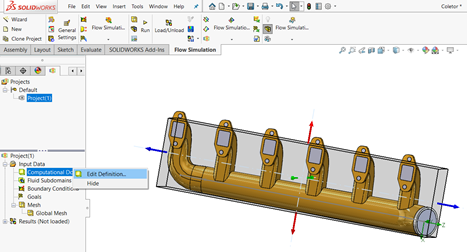

    Klik kanan pada ikon Computation Domain lalu pilih edit definition
  6. Tentukan Computation Domain
    Klik kanan pada ikon Computation Domain lalu pilih edit definition

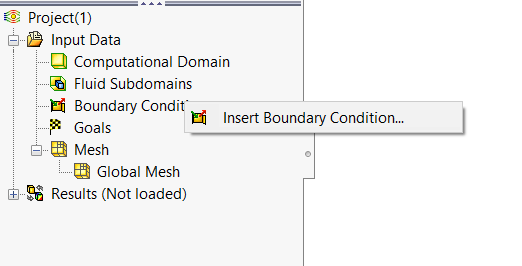

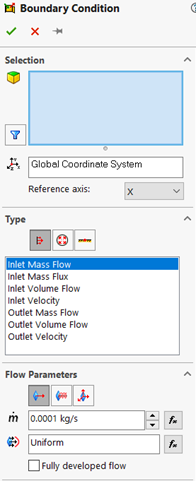

    Tentukan inlet dan outletnya aliran fluida

  7. Tentukan Goals nya

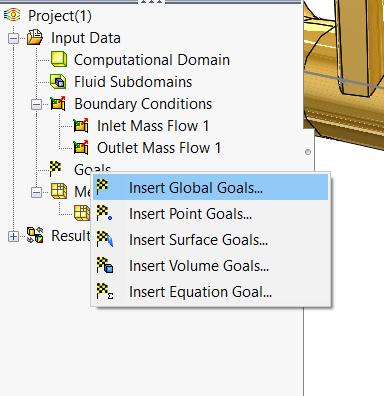

    Klik kanan pada ikon Goals, lalu pilih insert Goals
  8. Klik RUN untuk mengkalkulasikan simulasinya
  9. Untuk melihat hasilnya bisa dilihat pada Results

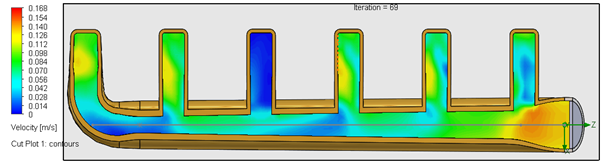

    Klik kanan pada cut plots lalu insert

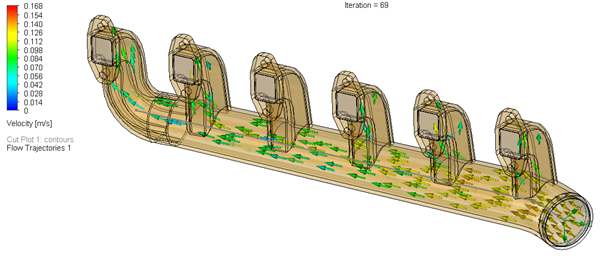

    Klik kanan pada flow trajectories, lalu insert
