Alternatif Membuat Core dan Cavity Mold
Untuk membuat core dan cavity sebuah mold di Solidworks diperlukan beberapa langkah yaitu membuat parting lines, shut-off surface, parting surface dan tooling split. Namun untuk beberapa benda yang sederhana tidak perlu melakukan beberapa langkah tersebut, bahkan kita tidak bekerja menggunakan feature khusus molding yang ada di solidworks. Berikut cara bagaimana membuat core dan cavity dengan tanpa menggunakn feature khusus molding yang ada di solidworks.
Berikut contoh part mold.
- Langkah pertama adalah pastikan bahwa part yang akan dibuat core dan cavitynya tidak memeiliki undercut, untuk tahap ini bisa menggunakan Draft Analysis.
Klik tab Evaluate → Draft Analysis

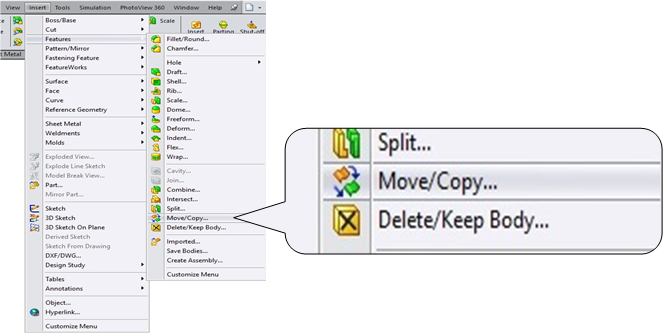

- Copy part tersebut sebanyak 2 kali. Klik Insert → features→ Move/Copy.

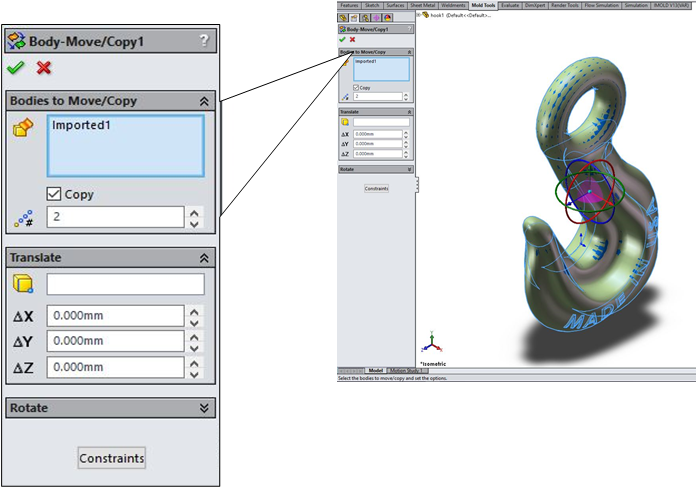

- Di Move/copy… manager tree pilih part yang akan dicopy, jumlahnya dan kordinatnya seperti berikut. Klik OK
Di folder Solid Bodies akan bertambah menjadi tiga solid bodies hasil dari Move/Copy. Dua body hasil Move/Copy akan digunakan untuk me-subtract core dan cavity
- Buat Sketch dipertemuan antara positif draft dan negative draft.

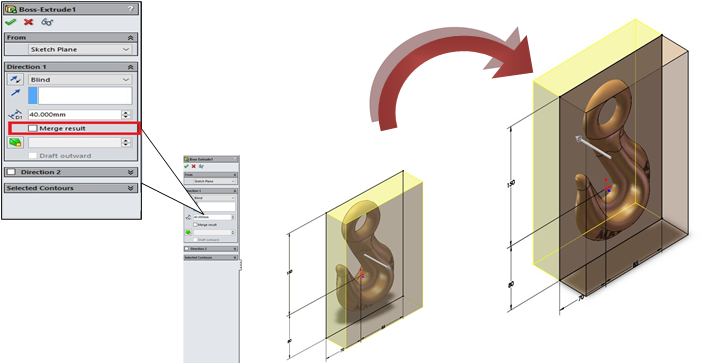

- Klik Extrude Boss, dan hilangkan ceklis pada marge result.
Ulangi langkah 4 dan 5 namun dengan arah extrude berlawanan dengan extrude sebelumnya.
- Ulangi langkah 4 dan 5 namun dengan arah extrude berlawanan dengan extrude sebelumnya.

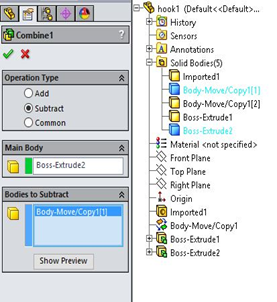

Ulangi langkah ke-6 untuk me-Subtract sisi yang lainnya

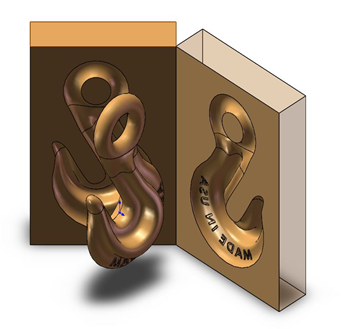

Core dan Cavity hasil dari Subtract. Untuk membuka antara Core dan Cavity bisa menggunakan feature Move/Copy. Dan untuk menyimpan Core atau Cavity menjadi part baru bisa klik kanan di Solid Body Core atau Cavity dan pilih Insert into New Part.Dalam pembuatan mold yang lebih kompleks bisa menggunakan add-ins solidworks yaitu iMOLD (www.imold.com )
