Penggunaan Konfigurasi
Dalam pembuatan suatu produk assembly biasanya terdapat beberapa part yang telah ditentuntukan standarnya atau salah satu partnya akan digunakan dimodel berikutnya namun dengan sedikit perubahan pada bentuk atau ukurannya. Untuk membuat part tersebut bisa digunakan dibeberapa model produk, kita bisa mengaturnya dengan menggunakan salah satu fitur dalam Solidworks yaitu solidworks konfigurasi. Berikut penjelasan bagaimana cara menggunakan konfigurasi.

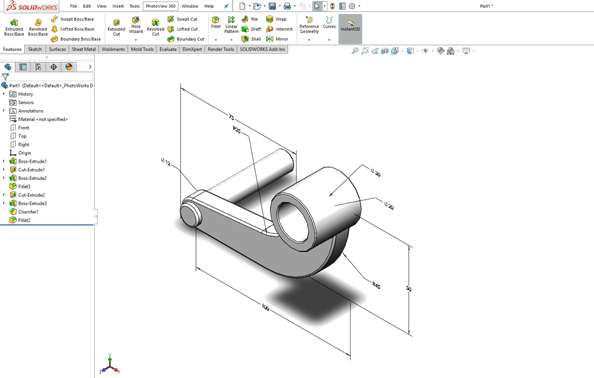

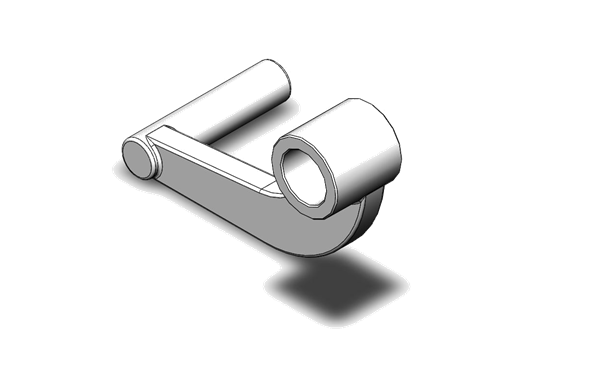

Contohnya sebuah part seperti berikut, part tersebut akan digunakan pada assembly dalam beberapa tipe dari suatu produk. Dengan requirement spesifikasi sebagai berikut.
A= paanjang keseluruhan part
B= Diameter lingkaran 1
C= Diameter lingkaran 2
D= Tinggi antar titik pusat lingkaran 1 dan 2
| Tipe iDEA 1 | Tipe iDEA 2 | Tipe iDEA 3 |
| A= 100 B= 30 | A= 110 B= 35 | A= 90 B= 45 |
| C= 12 D= 50 | C= 25 D= 45 | C= 30 D= 60 |
Untuk membuat tipe-tipe part tersebut hanya membutuh satu part, namun dalam part tersebut ditambahkan fitur konfigurasi untuk mengatur parameter part tersebut sesuai spesifikasi masing-masing tipe.
Langkah membuat konfigurasinya adalah seperti berikut.

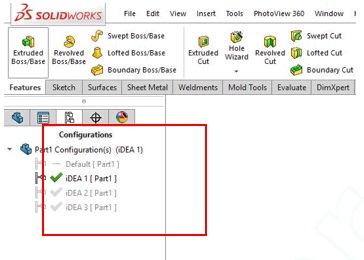

1. Klik konfigurasi manager
2. Klik kanan dan pilih add configuration, beri nama konfigurasinya iDEA 1 untuk tipe part iDEA 1. Tambahkan konfigurasi lagi untuk tipe yang lainnya.
Setelah dibuat semua konfigurasinya aktifkan konfigurasii iDEA 1 dengan cara klik 2x nama konfigurasinya.
Kemudian dikonfigurasi iDEA 1, ubah dimensinya sesuai spesifikasi tipe iDEA 1

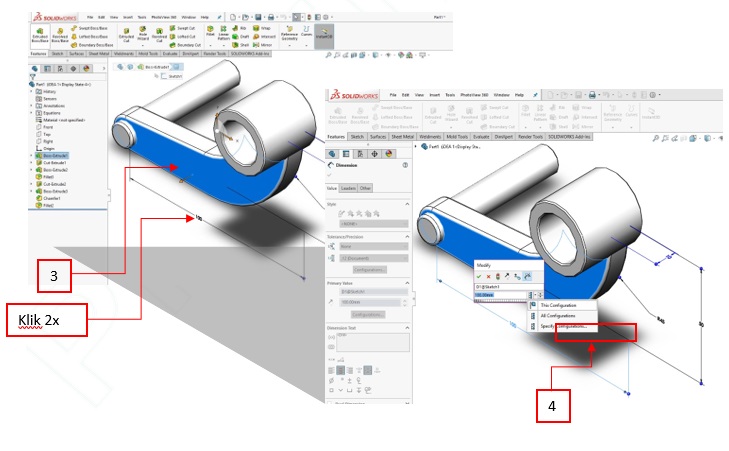

3. Klik partnya kemudian klik 2x pada dimensi yang akan diubah
4. Pada kolom input dimensi masukan nilainya dan pilih This Configuration
Lakukan hal yang sama untuk mengubah semua dimensi sesuai spesifikasi masing-masing tipe.
