Dassault Systemes khususnya didalam SOLIDWORKS ada suatu pembuatan model 3D untuk system perpipaan, dan ini semacam toolset khusus yang ada disalah satu feature unggulan SOLIDWORKS yaitu SolidWorks Piping and Routing. Ini seperti menyederhanakan pembuatan system kompleks yang memiliki Smart Assistant untuk mengetahui semua aturan perutean dan membantu dalam membangun jaringan

KENAPA KITA PERLU MENGETAHUI TENTANG PIPING AND ROUTING ?

Jika anda bekerja di industry semacam Oil and Gas, HVAC atau Manufacturing, anda perlu mengetahui titik kritis dalam system design yang bisa effisient, cost-effective dan bebas-error. SolidWorks Piping and Routing hadir untuk membantu anda dalam pekerjaan tersebut..

• Saving-Time : Automatisasi task yang berulang seperti menaruh sebuah fitting yang pas pada Alat dan Routing Gas.
• Reducing  Error : Dipastikan Design anda yang memenuhi syarat standar Industry dan mampu dari luar industry (Customisasi)
• Improving Collaboration : Menghasilkan dokumentasi detail yang bisa membuat orang lain ataupun tim anda memahami apa yang dirancang

Bagaimana SolidWorks Piping and Routing bekerja, mari kita analisis !!

1. Membuat perencanaan Project Anda

• Sebelum memulai, anda mendefinisikan area dari project yang anda buat. Apakah kamu mendesign suatu Sistem Pipa untuk Pabrik, suatu Tubing System untuk mesin hidrolik atau suatu hal seperti perkabelan elektrik dalam suatu mesin ??
• Solidworks menawarkan rancangan suatu template dan library dari setiap tipe system, jadi anda tidak perlu khawatir untuk memulainya dan dimaksudkan untuk membantu dalam project yang anda buat…

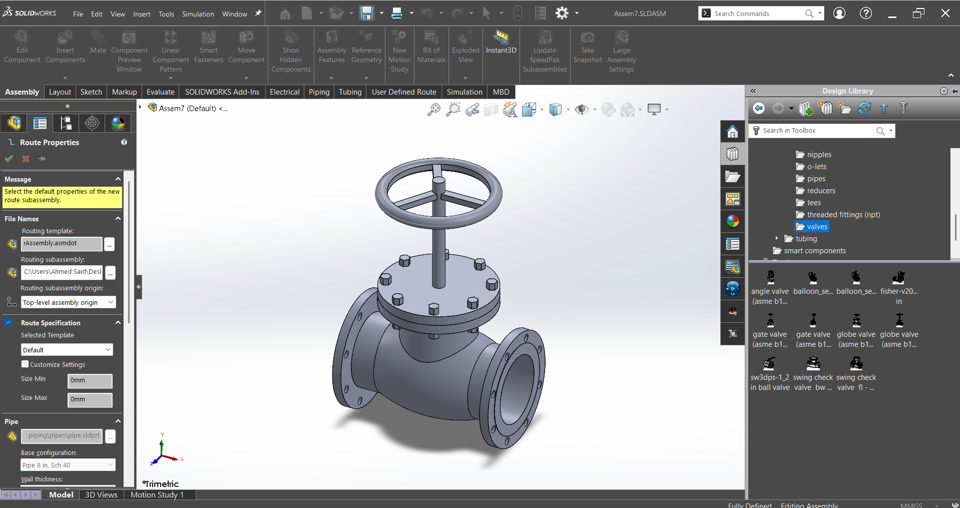

2. Menggunakan Component Libraries


• Berpikir hal ini sebagai toolbox anda. SolidWorks datang dengan libraries default yang bisa untuk menyesuaikan komponen bertaraf standar industry seperti pipa, elbows, valves, connectors dan masih banyak lagi. Libraries yang dihasilkan berdasarkan standart industry seperti ASME, DIN, ISO dan lain – lain.
• Untuk suatu contoh, jika anda mendesign system pipa, anda bisa untuk melakukan drag and drop suatu Siku 90 derajat atau suatu arah katup valve langsung kedalam Assembly. Anda tidak perlu membuat part secara manual!
• Kamu juga bisa membuat component custom dan menambah part custom tersebut kedalam libraries sebagai proyeksi untuk project anda, ini dimaksudkan untuk membuat pengguna lebih leluasa dalam design jika kamu bekerja sesuai standar atau non-standart parts.

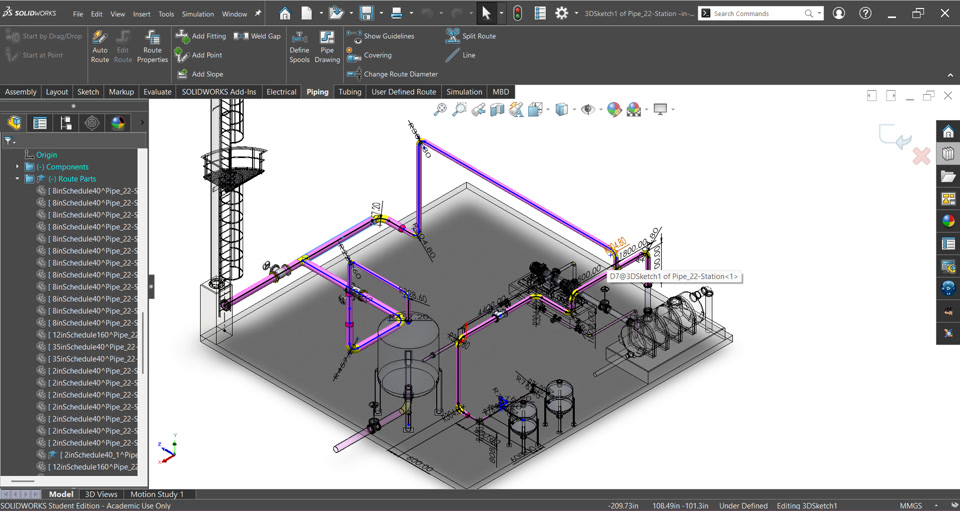

3. Membuat Rute System Project anda

• Kamu bisa memulai dengan mendefinisikan start and end points dalam rute anda. Sebagai contoh kamu mungkin memulai dari pompa dan merutekan pipa ke suatu tank, dan ini Dimana keajaiban itu datang!!
• SolidWorks menggunakan 3D Sketching untuk mendefinisikan Lokasi dari rute anda. Anda bisa juga membuat sketch lines, arc and splines didalam 3D Space dan itu akan secara otomatis menambahan fittings (seperti siku atau tees (T)) dalam suatu lekukan dan persilangan atau persimpangan.
• Jika kamu tidak mengetahui bagaimana system Rute, SolidWorks bisa untuk auto-route didalam component yang anda letakkan. Ini seperti memiliki GPS dalam design pipa dan kabel!

4. Mengedit dan Optimalisasi

• Disaat route itu sudah dibuat, anda dimudahkan untuk mengedit jika itu diperlukan seperti memindahkan pipa atau mengganti diameter ? itu tidak masalah! SolidWorks akan update secara real-time didalam suatu system yang dinamis. Termasuk semua koneksi fittings.
• Menggunakan Interference Detection (Boolean Operation) untuk memastikan bentrokan diantara komponent-komponent. Ini seperti memastikan design anda layak and mengeluarkan anggaran yang tidak perlu disaat manufacturing atau instalasi

5. Menghasilkan Dokumentasi

• Setelah 3D Model Anda selesai. SolidWorks khususnya Piping and Routing membantuk anda untuk membuat 2D Drawings, Bill of Materials (BOM) and flattened views dalam design rute anda.
• Sebagai contoh. Jika kamu mendesign tubing system. Kamu bisa untuk menghasilkan view yang sejajar (right plane, front pland dan lain lain) terhadap tube layout untuk manufacturing

Aplikasi dalam kehidupan nyata

Mari kita lihat beberapa contoh untuk melihat bagaimana SolidWorks Piping and Routing bisa untuk digunakan pada industry yang berbeda :

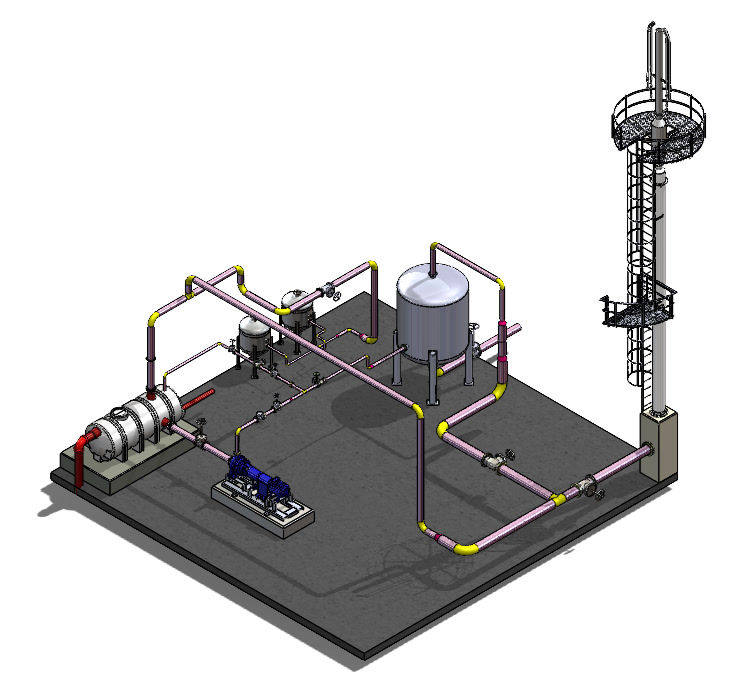

1. Oil and Gas :

• Design system Piping yang complex untuk kilang atau platform offshore
• Memastikan kepatuhan terhadap standart keselamatan dan mengoptimalisasi layout untuk effisiensi

2. HVAC:

• Rute duct untuk kabel dan pipa untuk heating, ventilation dan juga system pendingin
• Minimalisasi ruang yang digunakan dan mengeluarkan bentrokan terhadap element struktur

3. Electrical Vehicles :

• Memastikan rute yang sesuai terhadap struktur kendaraan secara cepat dan mengurangi potensi kesalahan ataupun anggaran yang dikeluarkan untuk membangun design itu.
• Dapat dengan cepat mengcustomisasi dan mengaktualisasi berdasarkan design standart ataupun custom dalam rute ataupun kabel..

BEBERAPA TIPS UNTUK MEMULAINYA

1. Belajar tentang basic dari 3D Sketching

• Disaat routing mengaplikasikan dalam bentuk 3D Sketches. itu sangat penting untuk mendapatkan kenyamanan untuk sketching di 3D Space. Cobalah dengan membuat lines, arcs dan splines.

2. Menjelajahi Component Libraries

• Gunakan waktu anda untuk belajar ini. Karena akan berperan penting untuk mengakrabkan diri anda terhadap component standart yang ada di libraries. Ini akan mengurangi waktu ada Ketika design

3. Menggunakan Auto-route untuk design yang cepat

• Jika kamu baru dalam hal routing. Mulailah dengan auto-route feature. Itu adalah Langkah yang bagus untuk melihat bagaimana SolidWorks menghandle logika routing

4. Check untuk Gangguan

• Selalu gunakan interference detection yang ada di command manager evaluate sebelum menyelesaikan desing anda. Ini akan membatu anda untuk mencari beberapa isu yang akan datang ataupun disaat itu juga..

5. Berexperiment dengan Custom Components

• Jika kamu berkerja dengan part yang unik, cobalah untuk membuat custom components dan menambahkan kedalam library anda. Ini akan membuat project anda cepat dikemudian hari..

KENAPA SOLIDWORKS PIPING AND ROUTING MENONJOL

• User-Friendly Interface : bahkan jika kamu baru memulai routing, SolidWorks membuat itu mudah untuk digunakan dan belajar
• Seamless Integration : Ini bekerja secara sempurna terhadap SolidWorks Add-in atau tools seperti Simulation (untuk stress analysis) dan juga PDM (untuk manager data design)
• Industry-Specific Solutions : apakah design yang dikerjakan oleh anda untuk oil dan gas, HVAC atau automotive, SolidWorks memiliki tools dan libraries yang kamu butuhkan.

Pipeline Fundamentals

1. Pipe Class : Definisi dari Pressure Rating dan Material dari pipa tersebut. Class umum yang digunakan termasuk 150, 300, 600 dan sebagainya..
2. Schedule : Merujuk kepada ketebalan dinding dari pipa tersebut. Schedules umum adalah SCH 40, SCH 80, SCH 160. Schedules yang tinggi berarti lebih tebal dindingnya dan menanggani High Pressure..
3. Valves : Control dari aliran dari fluida. Tipe yang umum termasuk gate valves, ball valves dan check valves
4. Flanges : Koneksi pipa, valves dan peralatan. Itu datang dengan tipe seperti weld neck, slip-on dan blind flanges
5. NPS (Nominal Pipe Size) : Suatu standar Amerika Utara untuk diameter pipa
   DN ( Diameter Nominal) : Pengukuran yang setara
6. Standard : Alur pipa mengikuti secara ketat terhadap standar seperti ASME B31.4 (Liquid Pipelines) dan ASME B31.8 (Gas Pipelines) atau standar nasional lainnya untuk memastikan keamanan dan kinerja yang optimal..
7. API (American Petroleum Institute) : Menyediakan arahan untuk design, material dan testing (co. API 5L untuk pipa baja)

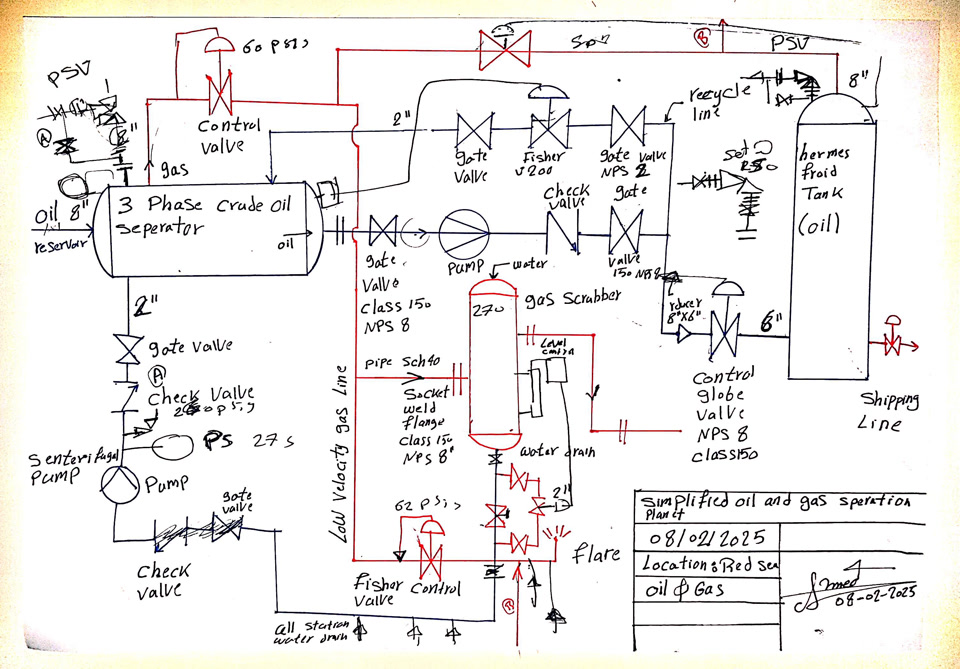

Credit Design and Concept : Ahmed Mohamed M. Said (3DEXPERIENCE Champion)
